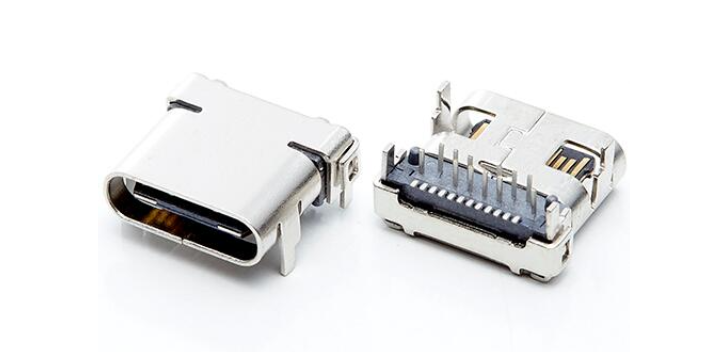

接口TYPEC连接器180度 深圳市祺泰达电子供应

Type-C特点1.比较大数据传输速度达到10Gbit/秒，也是USB3.1的标准；2.Type-C接口插座端的尺寸约为8.3mm×2.5mm纤薄设计；3.支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔；4.配备Type-C连接器的标准规格连接线可通过3A电流，同时还支持**出现有USB供电能力的“USBPD”，可以提供比较大100W的电力。Type-C外观特点1，接口TYPEC连接器180度.**薄较薄的机身需要较薄的端口，这也是USB-C横空出世的原因之一。USB-C端口长0.83厘米、宽0.26厘米。老式USB端口长1.4厘米、宽0，接口TYPEC连接器180度.65厘米已经显得过时。这也意味着USB-C数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。2.无正反像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。也就是说无论你怎么插入这一端口都是正确的，接口TYPEC连接器180度。用户不必担心传统USB端口所带来的正反问题。Type-C连接器还可以实现数据、电流的逆向传输。接口TYPEC连接器180度

生态多样：包括芯片和终端产品，比如台式机及笔记本、手机、扩展坞、U盘、显示器、嵌入式板卡、无源线缆、有源线缆等。2021年9月，欧盟**正式提出一项议案，将USBType-C作为智能手机、平板电脑、耳机、便携式音响、摄像头和一些电子游戏机的标准接口，此举旨在减少充电器生产相关的浪费；2021年6月新的USBPD3.1规范，扩展PD3.0支持的供电比较大供电瓦数100W到240W(EPR:ExtendedPowerRange)，可以为游戏本、大显示器等装置供电。这一系列新的法规的发布将较大地促进Type-C互连技术在整个行业的推广和普及。Keysight（是德科技）在业内率先提供了Type-C完整的测试决方案。涵盖了Type-CUSB4,USB3.2,DisplayPort2.1/isplayPort1.4,Thunderbolt4/3等接口的收发端及线缆物理层测试、USB4/3.2仿真、信号完整性和电源完整性仿真、串扰分析、USBPowerDelivery的一致性测试和调试解决方案。受制于篇幅、L8990M开关矩阵系统和S94USBCB全自动测试软件的USBType-C互连一致性测试方案。生产厂家TYPEC连接器16P立插usb3.1规格下的TYPE-C贴片的针号为24针。

显示全部24条信号线的USBType-C插座接口（前视图）。CC1和CC2以及SBU1和SBU2是提供许多使Type-C与众不同的新功能的引脚。图片由是德科技提供连接器的24针信号方案如图所示。四个引脚用于接地(GND)，四个引脚用于电源(VBUS)。这八个在插入时首先配对，然后是USB3.1和USB2.0的数据引脚。Type-C连接器能够使用USB供电(PD)提供高达5A@20V的电流，但USBType-C电流要求5V时的电流为1.5A和3A。端口1和端口2RX/TX差分对用于USB3.1SuperSpeed(10Gbits/s)，而USB2.0信号(480Mbits/s)通过中心D+/D-对传输。USB2.0引脚支持所有三种模式，LS、FS和HS，USB2.0和USB3.1规范都定义了各自接口的所有特性、枚举、协议和管理特性。主机或下行端口(DFP)上的发送器引脚被路由到作为设备运行的USB端口的上行端口(UFP)上的接收器引脚。使用两个配置通道(CC)引脚管理和维护DFP到UFP的连接。

USBType-C标准电缆组件USB标准对Type-C到Type-C标准电缆组件，主要根据速率的不同，定义了以下几种规格：其中，USB4Gen3,USB4Gen2andUSB3.2Gen2,USB3.2Gen1和USB2.0建议比较大的无源电缆长度分别是0.8M,1M,2M和4M。USBType-C标准电缆组件USBType-C传统电缆组件USB标准对Type-C到传统电缆组件，主要根据速率和连接器接口类型的不同，定义了以下几种规格：USBType-C传统电缆组件USBType-C电缆和适配器组件中USB2.0和低速信号测试要求USBType-CConnectorsandCableAssembliesCTSTestGroupB-2定义了USB+/D-信号和CC1/CC2、SBU1/SBU2等低速信号的测试要求，其中B-2-5到B-2-13专门针对的是Type-CtoType-C电缆组件：USBType-C电缆和适配器组件USB2.0和CC/SBU低速信号测试要求Type-C双面可插接口的特点是支持USB接口双面插入。

平板电脑/笔记本TYPE-C接口端口控制协议芯片平板电脑/笔记本TYPE-C接口端口控制协议芯片介绍LDR6280是深圳市乐得瑞科技有限公司研发的一款单端口USBType-C控制器，支持Source，Sink，或DRP模式，也支持Type-CDRPTry.SRC和Type-CDRPTry.SNK模式，为平板电脑、显示器、移动电源等应用提供了完整的USBType-C和USBPowerDelivery端口控制解决方案。LDR6280可以通过UART方式或I2C的方式进行在线升级，来较新芯片的固件。其中I2C升级方式可用于实现SOC给LDR6280较新固件。LDR6280特点Type-C电缆两端插头完全相同。供应TYPEC连接器沉板

随着type-c的普及，不仅手机，平板，笔记本电脑用上了C口。接口TYPEC连接器180度

CC引脚检测附件；馈送建立总线路由的方向逻辑；建立DFP-UFP角色；发现和配置VBUSUSBType-C电流模式或USB供电；并配置VCONN。我们将在以后的文章中详细介绍当前模式、供电和VCONN。还有边带使用引脚（SBU1和2）。这些用于承载非常重要的备用模式，允许Type-C连接器传输其他高速协议，例如DisplayPort。它们还支持音频附件模式。默认情况下，SUB1和SBU2要么开路，要么具有弱下拉接地，并作为单端线（SBU_A和SUB_B）预先连接在标准USB全功能Type-C电缆中。机械结构、电源模式、交替模式、VCONN、方向检测、各种电缆组件和测试Type-C连接器只是我们接下来要讨论的一些主题。接口TYPEC连接器180度

深圳市祺泰达电子有限公司坐落于深圳市龙岗区平湖街道世纪工业区8栋4楼，是集设计、开发、生产、销售、售后服务于一体，电子元器件的生产型企业。公司在行业内发展多年，持续为用户提供整套USB3.0连接器，typec连接器，RJ45 网口连接器，HDMI连接器的解决方案。公司主要经营USB3.0连接器，typec连接器，RJ45 网口连接器，HDMI连接器等，我们始终坚持以可靠的产品质量，良好的服务理念，优惠的服务价格诚信和让利于客户，坚持用自己的服务去打动客户。祺泰达,QITDA致力于开拓国内市场，与电子元器件行业内企业建立长期稳定的伙伴关系，公司以产品质量及良好的售后服务，获得客户及业内的一致**。深圳市祺泰达电子有限公司以**工艺为基础、以产品质量为根本、以技术创新为动力，开发并推出多项具有竞争力的USB3.0连接器，typec连接器，RJ45 网口连接器，HDMI连接器产品，确保了在USB3.0连接器，typec连接器，RJ45 网口连接器，HDMI连接器市场的优势。

深圳市祺泰达电子有限公司是一家集体研发、生产、销售为一体的连接器制造商。主要专业生产USB3.0连接器，RJ45网口连接器，HDMI连接器，连接线及开关电位器编码器等。公司拥有**的生产设备及质量检测仪器，产品从模具制造到注塑成型，五金冲压，装配成品，产品检测等全过程，经过多年的努力铸就了自己品牌、同时产品**国内、美国、日本等欧洲国家，受得客户的一致**与信赖。广泛应用于:网络终端机、通讯设备、电脑、家用电器、汽车电子产品，数字家庭音响与功放汽车导航等诸多领域。QITDA公司本着“以人为本，品质至上；精益求精，客户满意”的质量方针；遵循降低成本，有效控制；按时交货，不断提高产品的质量为总目标，确保稳步提升市场竞争力.力求满足顾客需求，与顾客携手共谋发展，同创辉煌！
