西宁高聚物快速结构修补料 高聚物快速结构修补料电话

中德新亚产品应用于民建加固、海工、路桥养护、**养护、高铁、地铁、电力、冶金、水利、石化、煤矿、重型机械安装、轻工机械安装等行业的结构加固、设备安装、保温防水、海工防腐阻锈、建筑维修等工程。

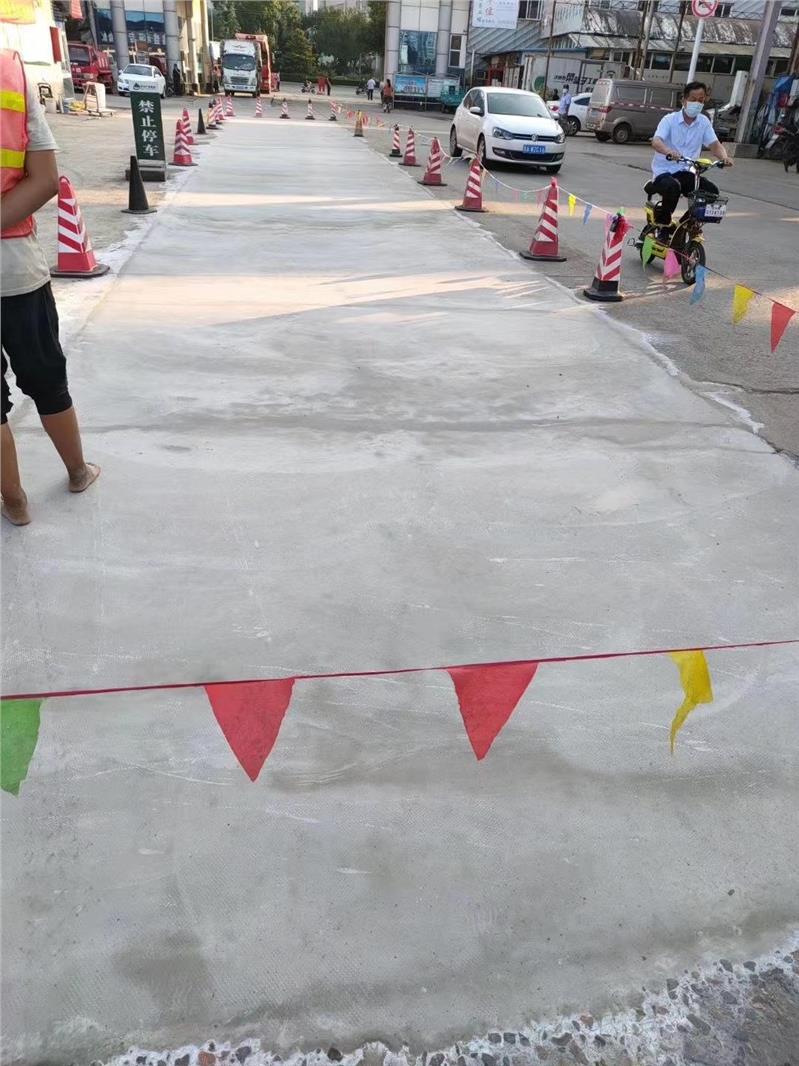

护砼1号主要应用于：水泥路面的蜂窝麻面、水泥路面起皮、水泥路面起砂、水泥路面冻融盐蚀、水泥路面露骨、水泥路面细小裂纹等表层病害，2小时即可放行通车





（2）施工工序
①浇筑（JZ）型修补料
A.清理：对于水泥混凝土路面破碎板或混凝土结构严重破损部位，用风镐将破碎板体破碎成小碎块后清除，将周围的板体基面松散物清除彻底，并用空压机将基面和槽内灰尘吹净。
B.基面浸润：在浇筑前2~3小时将基面用水充分湿润并除去明水；冬季施工时，应在浇筑前将基面用不**过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.支模：对于待修补的位于道路的水泥混凝土路面板，可利用周围板边作为模板；对于待修补的位于道路边部的水泥混凝土路面板，其三条边可利用周围板边作为模板，边部应支立木模或钢模，并采取防漏浆措施。
对于混凝土结构严重破损部位，应支立定型模板并采取防漏浆措施。
E.制拌：根据现场浇筑数量与浇筑速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：次加2/3水，拌和30s；*二次加1/3水，拌和150s。拌和后，修补料应静置2~3min，待气泡消失后再进行浇筑。冬季施工时，应采用不**过65℃的温水进行拌和，浇筑温度应在10℃以上。
F.浇筑：用浇筑容器缓慢、匀速浇筑密实，浇筑时应避免空鼓现象。浇筑结束后，将修补料**面抹平。每次制拌的修补料，从制拌开始至浇筑结束，时间不得**过30min。**时或流动性不满足浇筑要求的修补料，不得继续使用。
G.：用塑料条将修补料**面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3~4h后可结束，或根据结构强度要求和预留试件强度试验结果决定是否结束。冬季应采用保温措施，期适当延长。
②修补（XB）型修补料
A.基面清理：对原结构混凝土基面，用钢丝刷将松散物清除彻底，并用空压机将灰尘吹净。
B.基面浸润：在浇筑前2~3小时将基面用水充分湿润并除去明水；冬季施工时，应在灌注前将基面用不**过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.制拌：根据现场修补面积与修补速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：次加2/3水，拌和30s；*二次加1/3水，拌和150s。冬季施工时，应采用不**过65℃的温水进行拌和，拌和料温度应在10℃以上。
E.修补：用灰刀或抹刀将修补料分层、均匀地将破损面修补平整、密实。每次制拌的修补料，从制拌开始至修补结束，时间不得**过30min。**时或和易性不满足浇筑要求的修补料，不得继续使用。
F.：用塑料条将修补料**面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3~4h后可结束，或根据结构强度要求和预留试件强度试验结果决定是否结束。冬季应采用保温措施，期适当延长。
3、注意事项
（1）修补料拌制用水宜用饮用水。
（2）JZ型应遵照产品要求选择适宜的用水量控制塌落度和塌落扩展度。
（3）桥梁结构的修补所用模板，宜采用全新模板，保证拆模后外观美观。
（4）施工后的机具应及时用水清洗干净，以备下次使用。
（5）材料运输过程中，应采取防雨措施。
（6）材料应置于阴凉、干燥处储存，保质期6个月，**出保质期复检合格后方可使用。
（7）现场使用时，严禁在材料中掺入任何外加剂、外掺料。
三、包装储存
采用复合牛皮纸袋包装，净重50kg/袋，保质期为6个月。
须储存于干燥通风的室内，包装袋密闭，注意防潮、防冻。

型号 技术要求
 JZ-1（桥梁伸缩缝） JZ-1（含细骨料） JZ-1（胶凝材料）
抗压强度（Mpa） 2h ≥20 ≥20 ≥20
 24h ≥30 ≥30 ≥30
 28d ≥50 ≥50 ≥50
加水混合后可使用时间，min 约30min可调整
终凝时间,min 约60min可高速
JZ桥梁伸缩缝主要应用于：水泥路面坑洞处治、水泥路面裂缝处治、桥面裂缝处治，桥面坑洞处治、桥面伸缩缝的修补。
XB主要应用于：高铁（高速）箱梁、T梁、**桥梁、桥墩、护栏等表面开裂、蜂窝、空洞、吊块、露筋的修补。
护砼1号主要应用于：水泥路面的蜂窝麻面、水泥路面起皮、水泥路面起砂、水泥路面冻融盐蚀、水泥路面露骨、水泥路面细小裂纹等表层病害。

高聚物快速结构修补砂浆
高聚物快速结构修补砂浆是河南冠康路桥生产的一种新型高性能混凝土修补砂浆具有低成本、使用可靠方便、高性能的特点,这种材料由高分子聚合物、普通砂石料、水泥塑化剂、水泥、调凝剂、增强剂、改性剂、活性混合材、膨胀剂等质量问题。
高聚物快速结构修补砂浆各原材料的性能特点如下: (1)水泥采用铁铝酸盐水泥,这种水泥具有快硬、快凝、水化时能快速产生大量的胶体的特点,因而混凝土表面坚硬,收缩小,抗腐蚀、抗冲刷性能优良,早期强度高。 (2)塑化剂可调整混凝土拌合物的黏度,使其具有较好的施工性能;调凝剂可以任意调整混凝土的凝结时间;增强剂可与混凝土内部的高聚物形成网络状结构,提高混凝土的强度及韧性;改性剂可改变混凝土内部的水化产物的结晶度,使其以小 分子的形态出现,从而提高混凝土的密实度和强度。 (3)活性混合材有沸石粉、硅灰、 膨胀剂和粉煤灰以合适的比例混合而 成,将其加入混凝土中可大大提高混凝土 的强度、密实度和抗收缩性能。 由于大体积混凝土破损一般发生在水 工建筑物的过水部分,长期受水流、泥沙的冲刷及气蚀作用,因此要求修补材料具有 粘结牢固、密实抗裂、耐冲刷等性能,针对这一特性配制的新型修补材料具有粘结强度高、与基层混凝土的变形协调能力好、抗冲刷性能优良,并且价格便宜,是目**种高性能混凝土修补材料。
高聚物快速结构修补砂浆新型修补材料根据混凝土修补的特点进行配方设计,选用耐磨蚀、耐腐蚀、高早强水泥及水溶性高分子聚合物材料,形成 无机凝胶材料与**高分子聚合物材料的结合,并使修补过的混凝土具有比原来较优异的性能。高聚物快速结构修补砂浆属于高性能修补混凝土成本不高,使建筑物具有较优异的性能。

高聚物快速结构修补料聚合物修补砂浆
产品特点
1.混凝土缺损修补可采用树脂砂浆或聚合物水泥砂浆，其性能应满足下表要求。
2.底涂材料可选用粘度较低的树脂或聚合物水泥净浆。
3.产品主要应用于砟道床混凝土缺损修补、轨道板锚穴封端脱落修补。特别适用于高速铁路客运专线C50以上厢式梁及C55以上轨道板的表面缺陷修补。
4.可根据客户要求配制高强聚合物自流平砂浆。
施工工艺将结构受损处松散混凝土和骨料颗粒凿除，并采用真空吸尘器清理缺损区域碎屑、灰尘等杂物。
如有钢筋露出，对钢筋进行除锈、防锈处理，分次涂刷防锈剂。
根据需要，在混凝土破损部位支立模板。
在修补混凝土暴露面涂刷底涂材料。
计量并配制树脂砂浆或聚合物水泥砂浆。
向混凝土缺损部位灌注树脂砂浆或聚合物水泥砂浆。待砂浆硬化后，拆除模板，将砂浆修正磨平。主要修补工具：切割机、真空吸尘器、计量工具、搅拌工具、盛料容器、抹子、铲刀、打磨器等。
包装储存采用复合牛皮纸袋包装，保质期为6个月。须储存于干燥通风的室内，包装袋密闭，注意防潮、防冻。
我们所有的特种建材产品被应用于基础建设类工程领域，能加长建筑物的使用时间，质量是公司的决心，并使我们能努力掌握这些本质的功能；我们全体员工致力于为所有的顾客提供友好的和高绩效的服务。持续改进的经营理念使我们总是能够提供真实的客户满意度。

  北京中德新亚建筑技术有限公司成立于2008年，总部坐落于北京市昌平区兴寿镇，注册资金5088万元。目前21家生产基地覆盖全国，同时中德新亚集团整体通过ISO9001质量管理体系认证，研发中心通过实验室认可CNAS，“中德新亚”商标获中国。  北京中德新亚建筑技术有限公司是一家专注于特种建材研发、生产、销售和服务为一体化的技术型企业。在业十几年产品涵盖： 灌浆系统、高铁建设系统、道桥防护系统、结构加固系统、矿用系统、工业地坪系统、防水堵漏系统、功能涂料系统、防腐阻锈系统、界面处理系统、特性砂浆系统、砼外加剂系统、功能原料系统、特材配置系统、配套设备系统。产品广泛应用于：房建工程、路桥工程、公路工程、隧道工程、铁路工程、石化工程、水利水电工程的维修与加固、专注于风力发电系统灌浆、大型设备系统灌浆、楼房加固系统灌浆、路面快速修复技术、路桥修补养护技术，防水堵漏等  中德新亚自创立以来不断深化、完善内部管理体系，秉着“认真、执着、、”的，在产品的技术研发、制造生产、经营售后上持续革新，坚持打造、环保、的材料系统，以可靠的研发实力和过硬的材料品质，竭诚服务于广大客户。  中德新亚的发展战略是：“做大做强。诚信和谐，共赢发展！”
