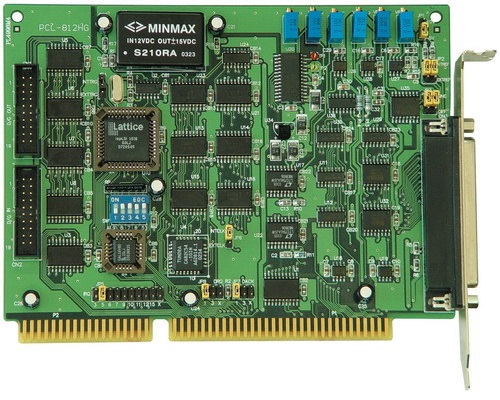

产品介绍

· 12位模拟量输入分辨率

· 较高100k Hz A/D采样频率

· 16路单端或8路差动模拟量输入

· 双极性或单极性输入信号

· 可编程增益选择

· 两个12位模拟量输出通道

· 16个数字量输入/输出通道

· 3个独立可编程16位计数器

· 三种A/D触发模式：软件触发、定时器触发、外部脉冲触发

· 内置DC-to-DC转换器来稳定模拟量电源  DB-37连接器

· 紧凑的半长卡结构

产品特点

· I/O基地址：16个连续地址空间

· I/O接口：一个DB-37孔式连接器与两个20-pin扁平电缆连接器

· IRQ级别：（9个级别，跳线可选） 3, 5, 6, 7, 9, 10, 11, 12, 15

· DMA通道：通道1与通道3（跳线选择）

· 操作温度：0° ~ 55°C

· 存储温度：-20° ~ 80°C

· 湿度：5~95%，无凝结

· 电源功耗：
典型+5V @430 mA
典型+12V @150 mA

   典型+5V @450 mA
   典型+12V @150 mA

产品规格

模拟量输入（A/D）

· 转换器：B.B. ADS774或其它等效转换器

· 分辨率：12位

· 转换器类型：逐次逼近

· 输入通道：
  16路单端或8路差动
  16路单端

· 模拟量输入范围：（软件可编程）

  双极性： +10V, +5V, +2.5V, +1.25V, +0.625V
  单极性： 0~10V, 0~5V, 0~2.5V, 0~1.25V


    双极性： +10V, +5V, +1V, +500mV, +100mV, +50mV, +10mV, +5mV
    单极性： 0~10V, 0~1V, 0~0.1V, 0~0.01V


    双极性： +10V, +5V, +2.5V, +1.25V, +0.625V, +0.3125V

· 转换时间： 8 μ sec

· 较大输入过载电压：+35V

输入阻抗：10 MΩ

· 触发模式：软件、定时器与外触发

· 数据传输：程序控制、中断、DMA

· 数据*：单通道使用DMA数据传输时较高100 KHz

模拟量输出（D/A）

· 通道数：2个双缓冲模拟量输出通道

· 分辨率：12位

· 输出范围：
 内部参考电压：（单极性）0~5V或0~10V
 外部参考电压：（单极性）0~10V或0~-10V


· 转换器：DAC7541或其它等效转换器

· 建立时间：30μ sec

· 线性度：+1/2 LSB

· 输出驱动能力：较大+5 mA

数字量I/O（DIO）

· 通道数：16路TTL兼容输入与16路TTL兼容输出

· 输入电压：
低：0V到0.8V
高：较低+2.0V


· 输入负载：
低：较大+0.
 高：较小+2.7V@+20mA


· 输出电压：
低：0V到0.4V

   高：较低+2.4V


· 驱动能力
低：较大+0.
 高：较小2.7V@ 0.4mA

可编程定时器

· 器件：8254

· A/D触发定速：带有2 MHz时间基准的32位定时器

· 定速输出：0.00046 Hz ~ 100 MHz

· 前触发计数器：记录A/D触发脉冲的一个16位计数器

fttilslli
