产品介绍

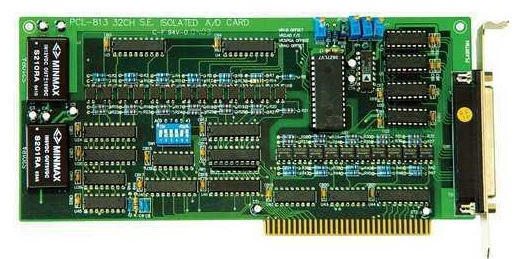

 PCL-813是一款12位32路A/D数据采集卡,它能够对每路模拟量输入提供电压保护,是工业测量和监控的理想解决方案。该卡良好的接地的四层PCB上提供了32路模拟输入量和2个DC/DC转换器。每路模拟量输入的增益都可以软件编程。光隔离在模拟量输入和PC之间提供了500VDC得支流隔离保护,能够防止PC机外设被输入线上的高电压损坏。对那些要求**位,但对灵活性,稳定性和高隔离保护有要求的用户来说,PCL-813B是较理想的选择。

产品特点

1、32路单端12位模拟量输入通道
2、**过5000Vrms绝缘
3、12位逐次逼近A/D转换器（AD574或兼容芯片）
4、一个采样/保持芯片
5、可编程增益控制
6、双极性或单极性模拟输入范围
7、软件可编程增益控制
8、为稳定的输入操作提供DC-DC集成转换器
9、4层PCB，带内部地层

模拟量输入（A/D）
☉ 通道数：32路隔离通道
☉ 分辨率：12位
☉ 输入范围：双极性：±5V,±2.5V,±1.25V,±0.625V
　　　　　　 单极性：0~10V,0~5V,0~2.5V,0~1.25V
☉ 过电压保护：连续±30V（较大）
☉ 转换类型：逐次逼近
☉ 转换器：B.B.AD574（或兼容芯片），
☉ 转换速度: 25KHz 较大(25us转换时间)
☉ 精度：读数的0.015%, ±1位
☉ 触发模式：软件触发
☉ 数据传输：软件控制
☉ 输入阻抗：>10MW
☉ 温度系数：5PPM(典型值)5PPM(较大值)
通用规范
☉ 连接器：DB-37插座
☉ 工作温度：0~55℃
☉ 储存温度：-20~80℃
☉ 工作湿度：5~95%, 无凝结
☉ 功耗：+5V@ 960mA较大
☉ 尺寸：163mm×107mm
