厦门软硬结合板FPC销售 深圳一站达电子科技供应

FPC板做好之后，要完成软硬板的生产需要经过哪些程序？1.冲孔，在FR4和PP膜上钻孔，对准孔的设计不同于一般的通孔，厦门软硬结合板FPC销售。打孔后需要进行褐变处理。2.铆接，覆铜板、PP胶、FPC电路板依次叠放，厦门软硬结合板FPC销售。原来的老工艺是一步一步层压压制，但是很浪费时间。经过多次尝试，发现可以堆叠一次。3.层压，这是软硬复合板制造中比较完整的一步。大部分素材都是*1次整合。首先，覆铜板和PP膜的底层，上面是**工艺制作的FPC板，在FPC板上面放一层PP膜，然后再放较后一层覆铜板。所有要层压的材料按顺序放置并压在一起。4. 罗板边（也叫作除边料），也就是把电路板边缘没有线，也没有计划做线的部分去掉。之后还要测量材料是否有过度的膨胀和收缩，因为生产柔性板用的PI也有膨胀和收缩，对电路板的生产影响很大，厦门软硬结合板FPC销售。5.钻孔，这一步是导通整个电路板的前一步，要根据设计参数做出制造参数。6、去胶渣和等离子体处理。先去除电路板钻孔产生的胶渣，再用等离子清洗清理通孔和板面。软硬结合板和设备面板之间需要电气连接。厦门软硬结合板FPC销售

软硬结合板降低噪声与电磁干扰的一些经验:MCD无用端要接高，或接地，或定义成输出端，集成电路上该接电源地的端都要接，不要悬空.闲置不用的门电路输入端不要悬空，闲置不用的运放正输入端接地，负输入端接输出端。印制板尽量使用45折线而不用90折线布线以减小高频信号对外的**与耦合。印制板按频率和电流开关特性分区，噪声元件与非噪声元件要距离再远一些。单面板和双面板用单点接电源和单点接地、电源线、地线尽量粗，经济是能承受的话用多层板以减小电源，地的容生电感。时钟、总线、片选信号要远离I/O线和接插件。济南6层2阶软硬结合板品牌软硬结合板价格也比较贵，生产周期也比较长。

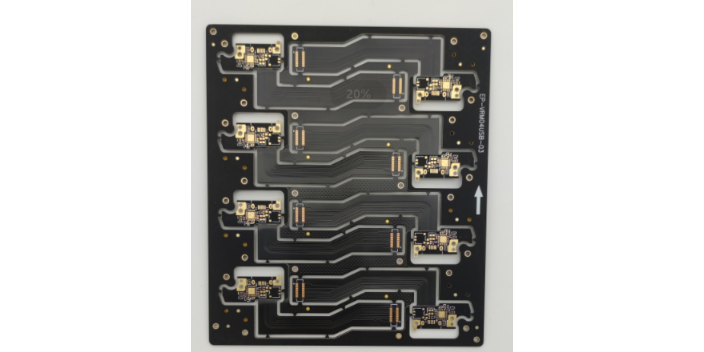

对于PCB来说，电路板一般是平面的，除非通过贴膜胶将电路做成三维形式。因此，要充分利用三维空间，FPC是一个很好的解决方案。硬板方面，目前常见的空间扩展方案是使用插槽和接口卡，而FPC只要开关设计就可以做出类似的结构，方向设计较灵活。使用单一的FPC CONNECTION，可以将两块硬板连接成一组平行线系统，也可以转成任意角度以适应不同的产品外形设计。FPC当然可以使用端子连接进行布线，但也可以使用硬板和软板来避免这些连接机制。单个FPC可以使用布局来配置许多硬板并将它们连接起来。这种方法减少了连接器和端子的干扰，从而可以提高信号质量和产品可靠性。图为软硬板出的多片式PCB和FPC架构。

我们了解完什么是FPC软板和软硬结合板之后，那么在实际设计当中我们需要注意什么呢？在布局时要注意的是：1、器件需要放置在硬性区，柔性区单作连接用，这样可以提高板子寿命，保证板子的可靠性。若器件放在柔性区，容易造成焊盘开裂或，字符脱落。2、当器件放置在硬性区时要和软硬区域至少要保持有1mm的间距。在布线时需要注意的时：1、软区图形距离板边至少10mil，不可以打孔，过孔与软硬结合处距离至少2mm。2、软板区域线路要平滑，拐角需要采用圆弧走线连接，同时直线和圆弧应该要垂直，pad需要加泪滴处理，避免出现撕裂.3、在挠折区域边缘需要采用铜箔在连线弯折处补强连接。4、为了达到较好地柔性，弯折区域应该要避免走线宽度的变化，以及走线密度不均匀的情况产生。5、表底层布线尽量要错开，避免表底层的线重合在一起。软硬结合板软板区域线路要平滑。

软硬结合板降低噪声与电磁干扰的一些经验:(1)能用低速芯片就不用高速的，高速芯片用在关键地方。(2)可用串一个电阻的办法，降低控制电路上下沿跳变速率。(3)尽量为继电器等提供某种形式的阻尼。(4)使用满足系统要求的低频率时钟。(5)时钟产生器尽量近到用该时钟的器件。石英晶体振荡器外壳要接地。(6)用地线将时钟区圈起来，时钟线尽量短。(7)I/O驱动电路尽量*近印刷板边，让其尽快离开印刷板。对进入印制板的信号要加滤波，从高噪声区来的信号也要加滤波，同时用串终端电阻的办法，减小信号反射。电源线设计，根据软硬结合板电流的大小，尽量加粗电源线宽度，减少环路电阻。厦门软硬结合板FPC销售

软硬结合板可以针对众多行业的应用进行量身定制。厦门软硬结合板FPC销售

软硬结合板电路抗干扰设计措施1.电源线设计，根据软硬结合板电流的大小，尽量加粗电源线宽度，减少环路电阻。同时，使电源线、地线的走向和数据传递的方向一致。2.地线设计的原则。(1)数字地与模拟地分开。若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。低频电路的地应尽量采用单点并联接地，实际布线有困难可部分串联再并联接地。高频电路宜采用多点串联接地，地线应短而粗，高频元件周围尽量用栅格状大面积地箔。(2)接地线应尽量加粗。如有可能，接地线应在2~3mm以上。(3)接地线构成闭环路。只由数字电路组成的印制板，其接地电路布成团环路大多能提高抗噪声能力。厦门软硬结合板FPC销售

深圳一站达电子科技有限公司坐落在深圳市宝安区松岗街道江边社区工业五路5号A栋301，是一家专业的产品广泛应用于通讯、电脑、仪表、汽车、医疗、工业控制、家电及数控机床、摄像头模组、智能电池管理模组等高科技电子领域，**新加坡、日本、欧美等国家和地区。现有员工100余人，已通过ISO9001质量认证和ISO14001:2015环境体系认证。公司以行业的高标准定位 ，采用行业品牌的设备设施。 公司在发展的同时，注重引进和吸收国内外**的生产技术和管理经验，不断完善和加强企业的自身建设和管理，在重点工序设立了质量控制点，建立了完善的质量保证体系，进一步保证了产品质量的稳定性。公司致力于开发新工艺、新技术，并努力以优良的品质，合理的价格，快捷准时的交货，满意的服务来争得市场，赢得客户。公司。公司目前拥有专业的技术员工，为员工提供广阔的发展平台与成长空间，为客户提供高质的产品服务，深受员工与客户**。公司业务范围主要包括：FPC软硬结合板，FPC多层板，FPC柔性电路板，FPC测试板、排线等。公司奉行顾客至上、质量为本的经营宗旨，深受客户**。公司深耕FPC软硬结合板，FPC多层板，FPC柔性电路板，FPC测试板、排线，正积蓄着较大的能量，向较广阔的空间、较宽泛的领域拓展。

深圳一站达电子科技有限公司是一家专业生产多层挠性线路板、阻抗板，刚挠结合线路板(Rigidflex)、以及高阶HDI刚挠性软硬结合线路板制造商，公司成立于2016.02月,生产能力已实现月产能1500m2。产品广泛应用于通讯、电脑、仪表、汽车、医疗、工业控制、家电及数控机床、摄像头模组、智能电池管理模组等高科技电子领域，**新加坡、日本、欧美等国家和地区。现有员工100余人，已通过ISO9001质量认证和ISO14001:2015环境体系认证。公司以行业的高标准定位 ，采用行业品牌品ROHS标准、的设备设施。

公司在发展的同时，注重引进和吸收国内外**的生产技术和管理经验，不断完善和加强企业的自身建设和管理，在重点工序设立了质量控制点，建立了完善的质量保证体系，进一步保证了产品质量的稳定性。公司致力于开发新工艺、新技术，并努力以优良的品质，合理的价格，快捷准时的交货，满意的服务来争得市场，赢得客户。

公司秉承“持续改善、持续创新、以人为本、共创**”的经营理念，坚持质量、效益、和谐相统一，着力为生产者创造优美的生产、生活环境，力求将公司打造成合格的FPC、软硬结合板制造商。
