诸暨护理院中心供氧 维修检查

中心供氧施工总原则
1，中心供氧管道安装须持有相应的压力管道改造许可证，并应对其供应产品出厂进行检测、零部件的质量与安全负责,须出具安全、质量保证书和产品合格证。
并出具安装、操作、维修等完整的技术文件。
2，中心供氧的工程设计单位必须履行设计的认可手续,按有关规定经上级主管部门批准，提供资质证书。
护理院中心供氧与负压吸引系统简介
        目的 对中心供氧与负压吸引系统简单介绍。方法 从重要性和组成，结构，管理，氧气负压值安全控制进行介绍。结果 中心供氧与负压系统在现代对比传统器具优势，控制相对安全。结论 中心供氧与负压系统以其诸多优点成为以后发展必然趋势。
        中心供氧系统；负压吸引系统；设备带；中心供氧站；减压箱；中心吸引站；真空泵
        很长时间以来，的氧气使用及供应一直是一个麻烦的过程，沉重氧气瓶的搬运难，氧气瓶使用容量少，长时间使用需要更换氧气瓶，而且难以长久提供稳定的压力及输出量。这些都给使用、患者医治带来很多不便。现在，很多场所使用中心供氧系统，将气源集中于一处，不仅方便使用，而且长久稳定，较大大降低了氧气使用的风险，安全可靠。可用于病房，手术室，高压氧仓等使用。
        1 系统原理
        中心供氧系统一般是由液氧罐作为气源，通过气化装置将液氧变为氧气，通过管道输入用气终端，一般为设备带（图1），带设有快速插接的密封插座，插上用气设备（氧气湿润器、呼吸机等）即可供气。
        2 系统组成
        中心供氧系统是由气源、气化器、控制装置、供氧管道、用氧终端和报警装置等部分组成（图2）。
        气源一般为液氧罐，由若干氧气瓶组成备用气源，氧气质量需满足国家标准。
        气化器：一般使用的为空温气化器，空温气化器是利用空气自然对流吸收空气中热能以加热热管中的液氧，使液氧完全蒸发成气态氧气，该类型气化器以其节能受到广泛使用。
        控制装置包括切换装置、阀门、减压、稳压装置和压力表、压力报警器等。

护理院中心供氧系统安全装置
在二级减压装置中设计有安全阀，万一压力**过规定值时安全阀自动打开卸压，当卸压后压力**规定值时安全阀立即自动关闭，以保持压力的稳定。
护理院中心供氧系统监视装置
在每个病区的护士站设计有氧气压力监视仪表，护士可直接监视氧气系统使用实际压力。
护理院中心供氧系统终端设备
本工程终端设计采用自封式快速插座，使用时只要将湿化器插入终端就能自动定位，然后打开湿化器开关即可调节流量至合适值后供病人吸氧，不用时只要轻轻一按快速插座外套，快速插座就自动复位密封，该插座造型美观大方、插拔灵活、轻巧，并经0.45MPa压力试验无泄漏，氧气快速插座采用国产。
护理院中心供氧系统设备带
病房终端（供参考）

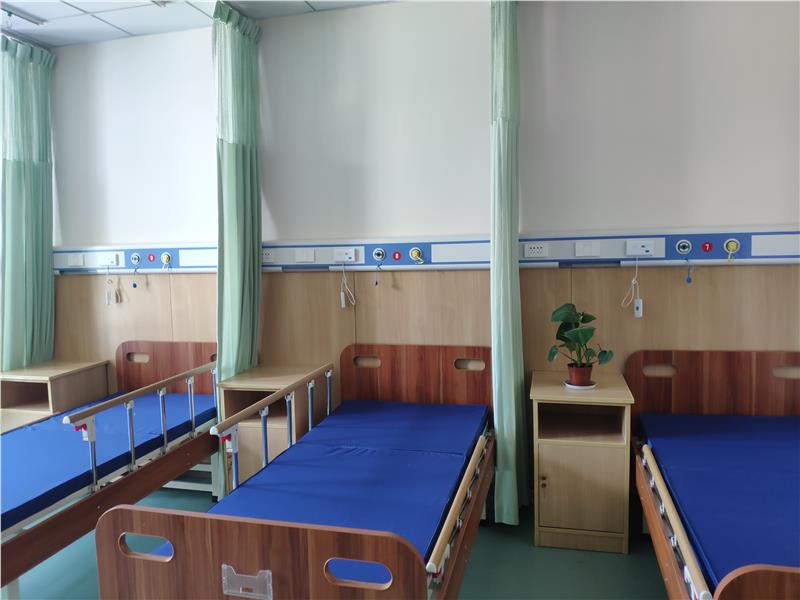

   病房采用组合式铝合金设备带通长布置，它装有氧气、吸引快速接头、电源开关插座、床头日光灯。
根据要求，本工程设备带采用豪华型进口铝合金板（外表喷塑）。设备带通常布置，设备带上设有各种气体插座、氧气维修阀、呼叫装置，电源插座按照每床一个。床头日光灯（12W节能日光灯横装）。设备带内部结构分强电、弱电、管路三槽并要有底板。底板厚度在1.8mm以上。
护理院中心供氧系统管道接地
按YY/T0187-94标准规定：氧气管道应可靠接地，其接地与大地接地干线连接，接地干线应由院方实施，接地电阻应小于等于100欧姆。
护理院中心供氧系统系统泄漏率
根据YY/T0187-94《中心供氧系统通用技术条件》标准的规定，供氧系统的系统小时泄漏率应小于0.5%，本着为用户着想，替用户节约的原则，我公司对供氧系统泄漏率提出了较高的要求，本工程系统小时泄漏率设计为不大于0.2%。
护理院中心供氧系统验收标准
可按要求，按照YY/T0187-94《中心供氧系统通用技术条件》规定进行竣工验收。其中系统小时泄漏率按不大于0.2%验收，验收合格交付使用。

中心供氧系统由
中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。中心供氧站是中心供氧系统的**，站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便，是一种近几年迅猛发展的现代化设备。
2、中心供氧站
本工程氧站采用瓶氧，设计在室内。
★瓶氧站

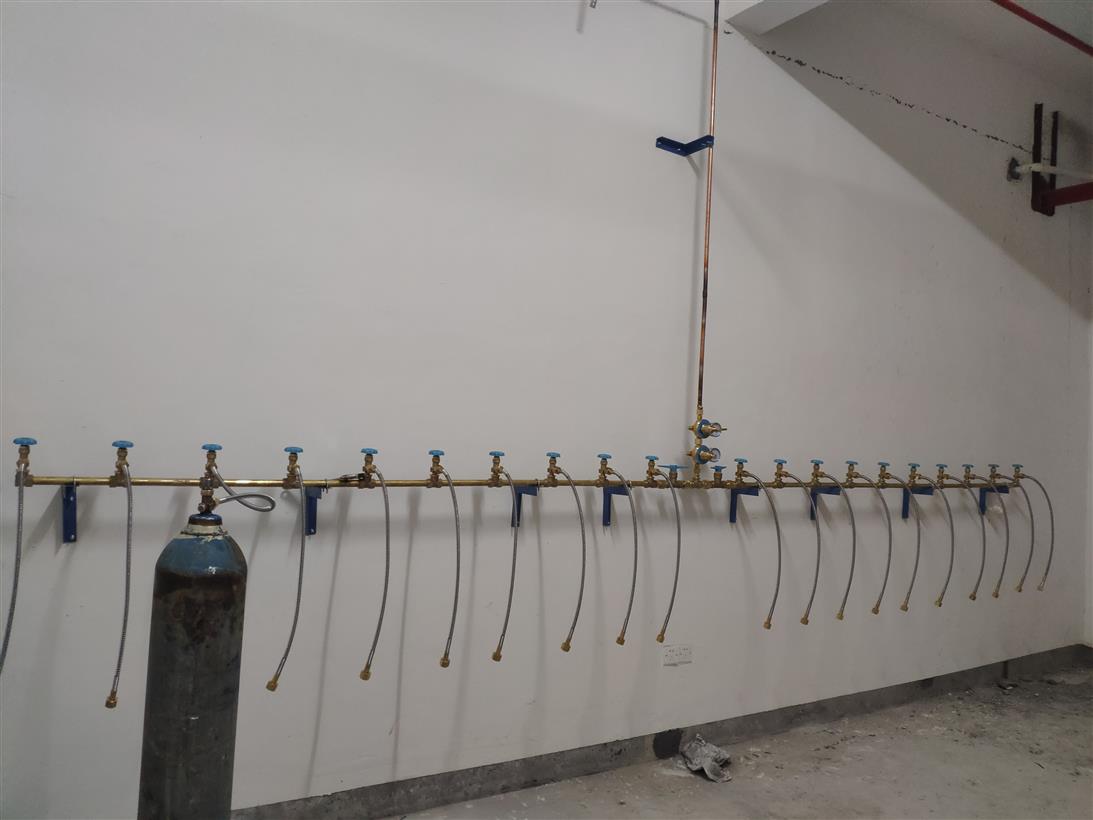

供氧站供氧方式采用气瓶集中供应，瓶氧站内设置10瓶×2组自动切换装置，配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台，通过一级自动切换控制箱后到病房装配二级稳压箱；通过二级箱减压后，再通过走廊横管及支管输送到病房终端，后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。
自氧站出来的氧气主管敷设到立管处，走廊横管架设在走廊吊顶内，病房内支管及终端、不锈钢截止阀均安装在豪华型铝合金设备带内，美观、大方、整齐
★氧站主要技术参数:
     瓶氧站出口流量             50M3/h
     瓶氧站工作压力             0.8MPa
     瓶氧站输出压力                 0.65Mpa( 可调)
     终端气压保证：0.2Mpa~0.48Mpa（区域可调）
站内温度控制：10-38站内浓度控制：<23%
自氧站出来的氧气主管敷设到立管处，走廊横管架设在走廊吊顶内，病房内支管及终端、不锈钢截止阀均安装在豪华型铝合金设备带内，美观、大方、整齐。
3.氧气管道设计
3.1管道规格
根据YY/T0187-94的标准规定,供氧系统的管道选材主要有不锈钢管。本工程选用不锈钢管（0Cr18Ni9）。经计算管道规格如下：
★大楼总管： 氧站至住院楼管道井管径为φ 24 × 1
★大楼横管：每层病区走廊横管为 φ 14 × 1
★病房支管：进入普通病房 φ8 × 1。

中心供氧系统吸引系统通过电控柜的手动或自动控制，使真空泵协调工作，从而控制其产生需要的负压值 ，通过管道和终端装置作用在患者身上。
        终端 终端一般由设备带（图1）连接，设备带上设有负压插拔式自封快速接头，接头可连接导管，电动吸引器及其他吸引装置，方便快捷且多元化使用。
        安全负压区间及控制 实际负压值太小，达不到医果；太大，易对患者造成伤害甚至生命危险。一般负压系统真空度在0.04MPa～0.67MPa范围内波动适合我国系统的使用。
        中心吸引站设有自动装置，当电控柜在自动模式时，真空泵组的工作是根据当时负压仪表数值与设定值的关系来决定，自动调节实际负压值。
        当实际负压值**设定的负压值下，真空泵组启动，产生负压力，使整个系统实际负压值加大；
        当实际负压值大于**设定的负压值上，真空泵组断电，由于系统正常微量泄漏和使用，实际负压值缓慢变小，从而控制实际负压值在安全有效的范围内，**系统的正常使用。
        而且设有报警装置当站内负压**-400mmHg或**-670mmHg时，报警箱能自动发出声光报警，提醒值班人员及时采用相应的措施。
        总结：中心供氧系统及负压吸引系统是现在社会开展工作的重要设施及组成部分，为抢救患者生命和维护患者健康提供了方便快捷有效的手段。应当、节能、环保、安全、稳定的选择组成设施。建立严格的操作管理规程及定期巡检维护制度，使系统始终保持稳定、安全、有效的工作效率，**整个中心供氧及负压系统的正常运行。
1；同时氧气稳压箱内采用的是双路设计，这样的设计保证了各病区供氧的连续性，不会出现中断的情况。
2；中心供氧站由氧气瓶组、汇流排、自动切换控制台(也可手动)、安全阀、报警装置等设备组成。
3；当使用气瓶组作为供氧气源时，氧气瓶分为两组，一组工作，一组备用；当一组瓶内氧气压力降到某一规定值时，自动切换控制台进行自动切换，备用氧气瓶组连续供氧；同时，报警装置自动发出声、光报警信号，提醒工作人员更换氧气瓶。
