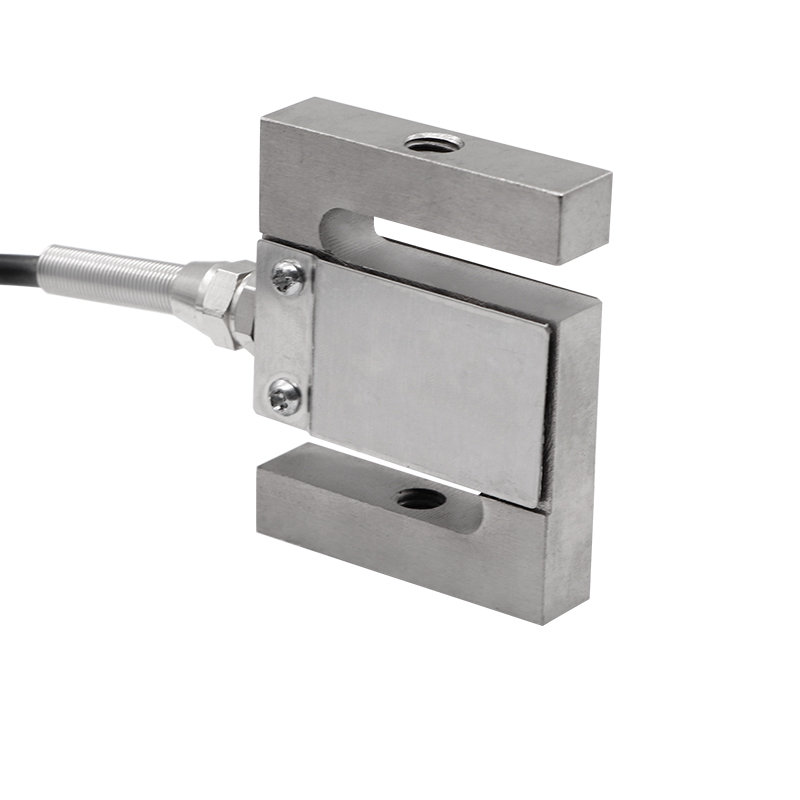

称重传感器S型梁结构拉压力传感器

一、产品简介及用途

    LCZ-204B传感器采用S型梁结构，拉、压均可使用。测量精度高、稳定性好、输出对称性好。广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力系统。

二、产品技术特点

1.传感器采用S型梁结构，拉、压均可使用

2.测量精度高，稳定性好

3.输出对称性好

4.结构简单，使用寿命长

三、产品结构与外形尺寸

量 程	L	W	W1	H	M
5~50kg	50.8	12.7	17	63.5	M8x1.25
100~300kg	50.8	19	24	76.2	M12x1.75
500kg~1t	50.8	25.4	—	76.2	M12x1.75
2~5t	76.2	25.4	—	108	M18x1.5

        传感器接线示意图：                                                                        传感器受力图：



四、产品规格选型

技术指标

参 数	技术参数	参 数	技术参数
量程	5kg~5t	输出电阻	350±5Ω
输出灵敏度	2.0±0.05mV/V	工作温度范围	-20~+70℃
非线性	±0.03~±0.05%F.S.	安全过载	150%F·S
滞后误差	±0.03%F.S.	绝缘电阻	≥2000MΩ
重复性误差	±0.03%F.S.	激励电压	5V~12V
蠕变	±0.03%F.S.	防护等级	IP65、IP66
零点温度系数	±0.05%F.S./10℃	材质	合金钢、不锈钢
灵敏度温度系数	±0.05%F.S./10℃	线缆	Φ5x3m
输入电阻	380±30Ω
