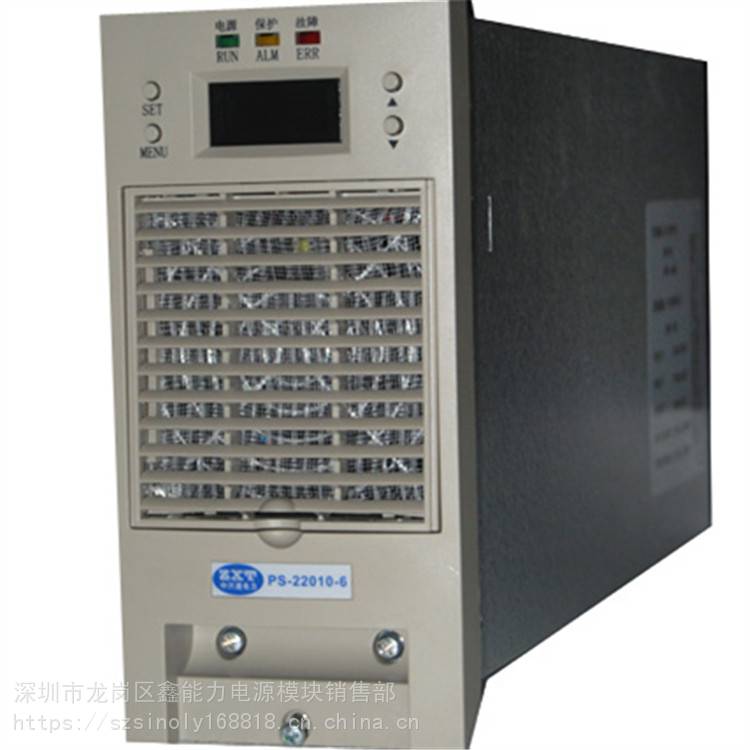

供应PS22005-3高频整流充电模块 PS22005-3

项目	指标			测试条件
	较 小	典 型	较 大
输入电压范围	323	380	437	输出240VDC  满载
输出电压可调范围	194	240	291	输入380VAC  满载
稳压精度		0.01%	0.5%	输出电压198～286VDC,20～**负载，输入323-437VAC
稳流精度		0.08%	0.5%	输出电压198～286VDC,20～**负载，输入323-437VAC
纹波系数		0.01%	0.1%	频宽0-100MHZ
整机效率	91%	93%	94%
动态响应	50цS	100цS	200цS	20%负载跃变到80%
可闻噪声		50	60	满载，环境噪音40dB
工作环境温度	-20℃	25℃	45℃	额定输入输出，阻性负载
并机不均流度	±0.5%	±1.5%	±3%	额定输入输出，自主均流
绝缘强度	2KV /50HZ的交流电压，20mA/1分钟			输入与输出和机壳间
绝缘电阻	1000V/50HZ的交流电压，绝缘电阻>2MΩ			输入与输出和机壳间
输出过压保护	出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为320V±2V 。
输出限流保护	模块输出电流限制为额定输出电流的1.05倍，如果**负荷，模块自动调低输出电压以保护模块。
短路保护	输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
模块并联保护	每个模块内部均有并联保护电路，保证故障模块自动退出系统，而不影响其它正常模块工作。
过温保护	模块检测散热器温度**过75℃时自动关机保护，温度降低到65℃时模块自动启动。
过流保护	主要保护大功率变流器件，在变流的每一个周期，如果通过电流**过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。

操作说明

4.6.1 开关机、均浮充操作：

进入菜单主操作页面，光标移动到相应位置，按设置键确认后改变当前状态。

4.6.2模块参数设置：

l     地址设置：光标移到“地址”项，模块地址从1号开始连续编号，编号不能重复，重复会造成通讯故障，按“+、-”键改变模块地址。

l     浮充电压设置：光标移到“浮充”项，按“+、-”键改变浮充电压值；浮充电压不能大于合母过压值。

l     均充电压设置：光标移到“均充”项，按“+、-”键改变均充电压值；均充电压不能大于合母过压值。

l     限流设置：光标移到“限流”项，按“+、-”键改变限流设定值；合母限流值在1.0A –10.0A可调 。

l     保存设置信息：光标移动到“保存”项，按“设置”键保存设置参数并退回到基本信息显示页；保存的数据在掉电后不丢失。

-5-

不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显示页，此时参数修改无效，模块按原有参数运行。

4.6.3模块校准：

*特别提示：做模块校准时应遵循先调控制、后调测量的顺序原则*

l     输出电压控制校准：光标移动到“电压控制校准”项，此时显示电压为当前模块设置工作电压，测量模块输出电压，按“+、-”键，模块输出电压会相应升降，显示不变，调节要求输出电压为显示电压，调节完成后移动光标到“保存”位置，按“设置”键保存。

l     输出电压测量校准：光标移动到“测量电压校准”项，测量实际输出电压，按“+、-”键调整显示值为实际测量值，移动光标到“保存”位置，按“设置”键保存。

l     输出电流测量校准：光标移动到“测量电流校准”项，测量实际输出电流（要求电流大于模块额定电流的50%），按“+、-”键调整显示值为实际测量值，移动光标到“保存”位置，按“设置”键保存。

l     不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显示页，此时校准修改无效，模块按原有校准参数运行。
