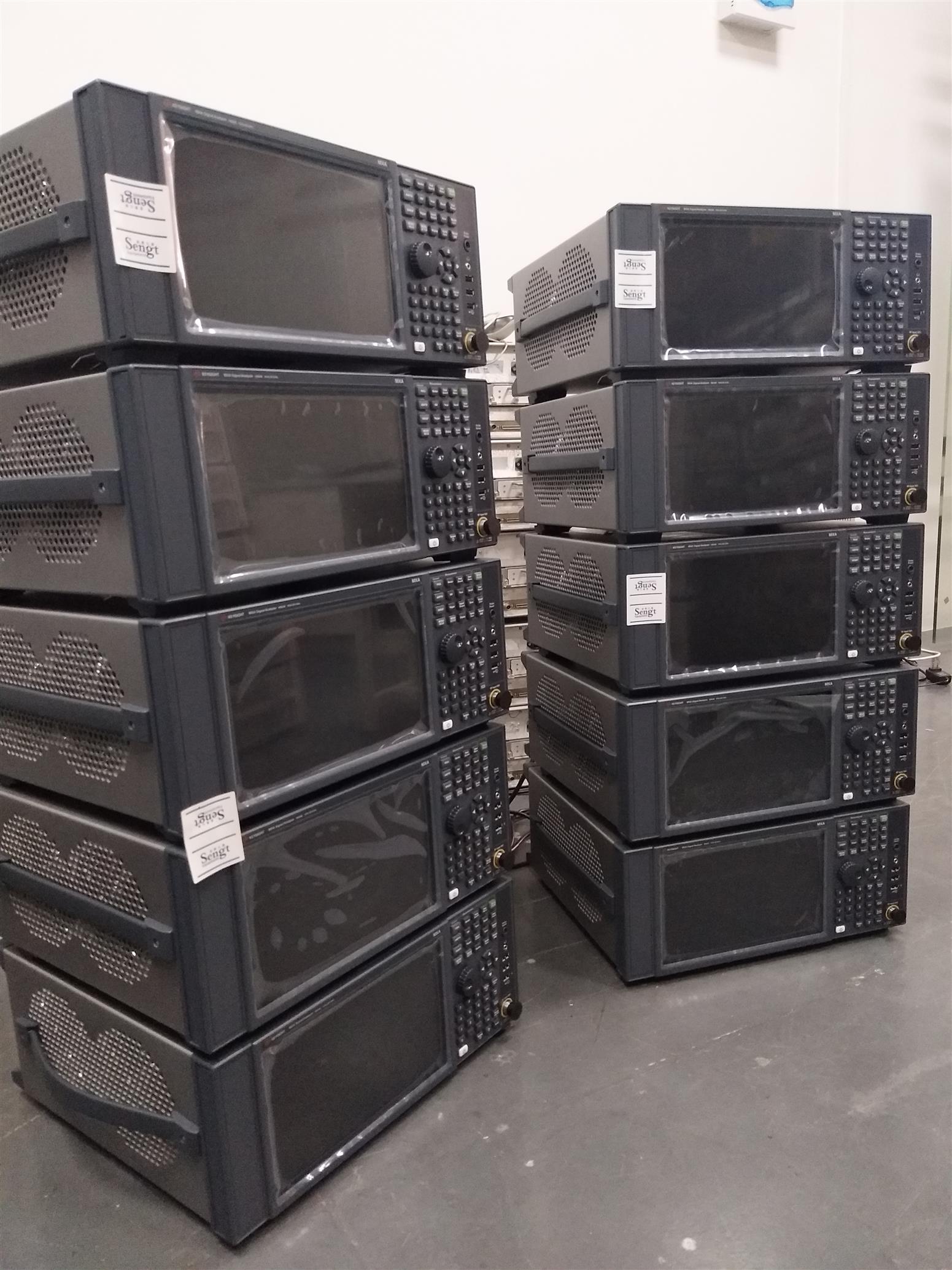

N9000A安捷伦厂家

频谱分析仪又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。
扫频式频谱分析仪：
它是具有显示装置的扫频**外差接收机，主要用于连续信号和周期信号的频谱分析。它工作于声频直至亚毫米的波频段，只显示信号的幅度而不显示信号的相位。它的工作原理是：本地振荡器采用扫频振荡器，它的输出信号与被测信号中的各个频率分量在混频器内依次进行差频变换，所产生的中频信号通过窄带滤波器后再经放大和检波，加到视频放大器作示波管的垂直偏转信号，使屏幕上的垂直显示正比于各频率分量的幅值。本地振荡器的扫频由锯齿波扫描发生器所产生的锯齿电压控制，锯齿波电压同时还用作示波管的水平扫描，从而使屏幕上的水平显示正比于频率。
工作原理：
用扫频振荡器作为**外差接收机的本机振荡器，当选择开关S置于1，锯齿波扫描电压对本机振荡器I进行扫频，输入信号中的各个频率分量在混频器中与本机扫频信号进行差频，它们依次落入中放窄带滤波器的通带内，被滤波器选出，经二次变频、检波、放大后，加到示波管的垂直偏转系统，使屏幕上的垂直显示正比于各个频率分量的振幅。扫描电压同时加到示波管的水平偏转系统，从而使频幕的X坐标变成频率坐标，并在屏幕上显示出被分析的输入信号频谱图。上述工作方式在本机振荡器I上进行扫频，称“扫前式”工作模式，具有很宽的分析频带。当S置于2时，也可在本机振荡器Ⅱ上进行扫频，称“扫中频式”工作模式，这时可进行窄带频谱分析。

频谱分析仪面板外观：
为了测量天线的**功率，可按照图中红色标识的步骤进行。步骤与具体含义如下：
1、Frequency：设置频率，按下该按键后，可在数字键盘输入需要的频率，数字键盘右边一列为单位。
2、Span：设置显示屏显示频率宽度，可根据需要设置，本次设置的50MHz。
3、Trace：该按键选择保留显示屏数据的方式，按下该案件后，可在蓝色圈中选择方式（类似于示波器中的“触发方式”），由上往下*二个按钮MaxHold表示保留大**功率。
4、Amplitude：调节频谱分析仪的参考电衰减比，按下该按键后旋转白色的大旋钮可以进行调节，作用是将频谱图调整到合适的位置，不至于飞出屏幕。
5、Mark（MAK）：调出标记点，此时旋转旋钮可以查看频谱图中任意一点的相关数据。

频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。信号频域分析的测量范围较其宽广，**过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。利用这些信息，可以进行电路或系统的调试，以提率或验证在所需要的信息**和不需要的信号**方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要**的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到的高度重视。在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，和重复地完成一些较其复杂的测量。

实时式频谱分析仪：
在存在被测信号的有**间内提取信号的全部频谱信息进行分析并显示其结果的仪器主要用于分析持续时间很短的非重复性平稳随机过程和暂态过程，也能分析40兆赫以下的低频和较低频连续信号，能显示幅度和相位。傅里叶分析仪是实时式频谱分析仪，其基本工作原理是把被分析的模拟信号经模数变换电路变换成数字信号后，加到数字滤波器进行傅里叶分析；由处理器控制的正交型数字本地振荡器产生按正弦律变化和按余弦律变化的数字本振信号，也加到数字滤波器与被测信号作傅里叶分析。正交型数字式本振是扫频振荡器，当其频率与被测信号中的频率相同时就有输出，经积分处理后得出分析结果供示波管显示频谱图形。正交型本振用正弦和余弦信号得到的分析结果是复数，可以换算成幅度和相位。分析结果也可送到打印绘图仪或通过标准接口与计算机相连。
