GQF-C型桥梁伸缩缝综合技术性能和技术指标均达到或****同类产品水平,结构型式及异型钢轧制均属国内**,将成为交通行业标准推荐产品.  路桥公司
产品型号:GQF-C40型伸缩缝、GQF-C60型伸缩缝、GQF-C80型伸缩缝。
GQF-C型桥梁伸缩缝产品特点:建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩装置更换,又可供新桥梁修建选用.  路桥公司
GQF-C型桥梁伸缩缝中间橡胶密封条其技术要求:采用氯丁橡胶(CR)密封橡胶带的伸缩装置适用与温度为-25℃-+60℃地区.采用天然橡胶(NR)密封橡胶带的装置适用于温度为-40℃-+60℃地区.
 路桥公司伸缩缝安装注意事项
1伸缩装置因受运输长度限制，可分段制造，现场拼接。存放在工地的伸缩装置应平行放置，不得交叉堆放，以防变形。 　　
2出厂时，连接卡具仅为运输方便而设，缝隙并不是定位置。伸缩装置安装时，应在的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。 路桥公司 　
3伸缩装置吊装就位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称放在伸缩缝的间隙上，并使其**面标高与设计标高吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢（尽量增加焊接点与焊接长度，以延长伸缩装置的使用寿命），放松卡具，使其自由伸缩，此时伸缩装置已进入工作状态。
 路桥公司伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。
 路桥公司伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-D型、GQF-F型、GQF-MZL型！其中GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-D型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的桥梁接缝, GQF-MZL型、GQF-160型、GQF-240型、GQF-320型等伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁. 路桥公司
GQF-C型桥梁伸缩装置
GQF-C型桥梁伸缩装置是适应我国公路桥梁建设的一种新型桥梁伸缩缝装置.GQF-C型桥梁伸缩装置采用整体热轧16Mn异型钢,克服了挤压异型钢直线度和尺寸不均匀的特点,GQF-C型桥梁伸缩装置综合技术性能和技术指标均达到或****同类产品水平,结构型式及异型钢轧制均属国内**,将成为交通行业标准推荐产品. 路桥公司
GQF-C型桥梁伸缩装置产品特点:建筑高度低,国产热轧整体成型异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩装置更换,又可供新桥梁修建选用. 路桥公司
GQF-C型桥梁伸缩装置中间橡胶密封条其技术要求:采用氯丁橡胶(CR)密封橡胶带的伸缩装置适用与温度为-25℃-+60℃地区.采用天然橡胶
(NR)密封橡胶带的[1]装置适用于温度为-40℃-+60℃地区. 路桥公司
路桥公司生产的各种桥梁伸装置的设计载荷都是采用国家JTJ01-88(1995)《公路工程技术标准》规定的汽车**20级荷载进行设计.2、使用的异型钢材为16Mn桥梁钢材,钢材抗拉强度应不**480Mpa.3、使用的支承横梁使用16Mn桥梁钢材或45号钢,其容许弯曲能力不**210Mpa.4、使用的配件钢材可使用与**Q235强度钢材.
 路桥公司桥梁伸缩缝是根据桥梁具体结构,形状,长度等不同设计要求而制造的,每座公路桥梁都要选用不同的伸缩量的伸缩缝产品,以消除温度,荷载对桥梁构件的损伤。按伸缩缝使用的材料和用途可分为板式桥梁伸缩缝,组合式桥梁伸缩缝和模数式桥梁伸缩缝。目前国内的桥梁伸缩装置主要指的是公路桥梁伸缩缝,它可以分为：GQF-C型,GQF-Z型,GQF-L型,GQF-F型,其中GQF-MZL型数模式桥梁伸缩装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型,GQF-Z型,GQF-L型,GQF-F型适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩装置是由边梁,中梁,横梁和连动机构组成的模数式桥梁伸缩装置组成,适用于伸缩量80mm-1200mm的大中跨度桥梁.
为什么要在公路桥梁上安装伸缩装置呢?
由于公路桥梁伸缩装置设置于桥梁上部结构活动端,桥面断缝处,安装伸缩缝的作用是用以保证上部结构在温度变化,混凝土收缩和徐变,以及荷载作用下,在该处的变位能够实现,而不产生额外的附加内力,并能保证行车平顺。通常国内的桥梁伸缩缝都设置在上部结构的活动端和桥台,以及各联（孔）上部结构衔接处。
路桥公司一般公路桥在车行道和人行道上沿桥的横方向通长设置,栏杆在接缝处亦须中断以保证结构的自由变位,避免拉裂；在接缝处的桥面防水层仍应妥善铺设,防止雨水侵蚀承重结构。如采用敞口式的桥梁伸缩缝,还应考虑便于清除污物,并在缝下设置截水和引水装置,使积水排出桥外。国内的中型,大型铁路桥同理也需设伸缩缝,在道碴桥面中,应考虑防止道碴坠落缝中的措施。 路桥公司
桥梁接缝, GQF-MZL型桥梁伸缩缝型是由边梁,中梁,横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.
桥梁伸缩装置型号分类
 路桥公司生产的伸缩缝代号表示方法与*共和国交通行业标准表示方法相一致.以GQF-C60,GQF-F80,GQF-MZL480,GQF-C60(NR),GQF-F80(CR)型桥梁伸缩缝为例,其中GQF为交通行业标准规定的桥梁伸缩缝装置代号.型式代号:-MZL表示模数式,直梁连杆链条型:(C,Z,F,L,)表示异型钢材的形状.数字表示伸缩装置位移量:0-1200mm;NR和CR表示橡胶种类:NR表示天然橡胶,CR表示氯丁橡胶 路桥公司
例:以GQF-C80(CR)为例,其中GQF为交通行业标准规定的C型,伸缩量为80mm,氯丁橡胶型。例:以GQF-z60(NR)为例,其中GQF为交通行业标准规定的z型,伸缩量为60mm,天然橡胶型。例:以GQF-MZL480(NR)为例,其中GQF为交通行业标准规定的MZL型,伸缩量为480mm,天然橡胶型。我公司生产的公路桥梁伸缩缝代号表示方法与*共和国交通行业标准表示方法相一致.NR和CR表示橡胶种类:NR表示天然橡胶,CR表示氯丁橡胶
 路桥公司桥梁伸缩缝所用胶料适用范围:
1,采用氯丁橡胶(CR)的伸缩缝装置适用于温度为-25－+60地区2,采用天然橡胶(NR)的伸缩缝装置适用于温度为-40－+60地区

安全安装
1、要求施工单位将伸缩缝吊装就位，检查其中心线与梁缝中心线是否重合，其**面与路面标高是否一致，及时进行调整。将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。一定要立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。用胶粘纸带或木板密封伸缩缝**面缝口，在槽口部位即浇筑50号混凝土;用插入式振动棒，充分振捣密实。抹平混凝土过度段表面。用直尺检查伸缩缝**面、过度段，应尽量与路面平顺。做好混凝土后方可通车。带有防撞墙，人行道结构的伸缩缝，参造上述安装工序作业。 路桥公司
2、安装前应检查伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。在桥梁上进行划线、切割:根据设计位置放出伸缩缝中线，并按设计尺寸从中线位置量测伸缩缝混凝土保护带边线，用混凝土切缝机按所画边线切割桥面沥青混凝土。为保证切边不受损坏，可分两次切割。次切缝距离保护带边线预留5cm，待浇筑混凝土前，再沿准确边线进行*二次切割。切缝要求顺直、准确，切割时注意不要破坏桥面防水层，将防水层卷起予以保护。 路桥公司
3、一定要及时进行桥面的清理、填塞间隙:人工配合空压机清除切割范围内的沥青混凝土，并凿除松散混凝土，同时将缝内的杂物清理干净。缝宽一定要满足设计宽度要求，清理后用板将伸缩缝堵严。恢复预埋锚筋，预留钢筋数量要与设计图纸相符，若不相符要及时补焊。用空压机再次清理。为预防伸缩缝安装过程中焊花烧坏泡沫板，可在泡沫板两侧用钢板或铁皮覆盖保护。 路桥公司
4.当要安装的伸缩缝就位用吊车吊运时，应检查好吊车的吊钩，防钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大于3m具有足够刚度的工字钢或铝合金钢搭放在伸缩缝两侧来控制高程。工字钢沿垂直伸缩缝的方向以1m间距放置，并与缝两侧路面压紧，用木楔将伸缩缝型钢垫平，然后用3m直尺配合自制小门架逐段调平，调平过程中应采用钢楔。伸缩缝就位后，应调整伸缩缝的中线及标高，标高根据缝两侧5m范围内的实测路面标高确定。 路桥公司
注意事项
1、伸缩装置因受运输长度限制，可分段制造，现场拼接。存放在工地的伸缩装置应平行放置，不得交叉堆放，以防变形。 路桥公司
2、出厂时，连接卡具仅为运输方便而设，缝隙并不是定位置。伸缩装置安装时，应在的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。
3、伸缩装置吊装就位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称放在伸缩缝的间隙上，并使其**面标高与设计标高吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢(尽量增加焊接点与焊接长度，以延长伸缩装置的使用寿命)，放松卡具，使其自由伸缩，此时伸缩装置已进入工作状态。 路桥公司
4、完成上述工序后，安装必要模板，以防止沙浆流入伸缩缝内，然后认真用水清洗。在混凝土预留槽内浇筑大于C50的混凝土。浇筑混凝土时应采取必要的措施，振捣密实。
5、砼初凝后，拔掉模板，及时清除伸缩缝内及异型钢装胶带槽内的异物。
 路桥公司桥梁伸缩缝:指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。
桥梁伸缩缝的作用:在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故。 路桥公司
通用名称：桥梁伸缩缝胶条,伸缩缝橡胶条,桥梁伸缩缝封防水胶条,伸缩伸缩缝防水胶条,桥梁伸缩缝中的密封胶条,桥梁伸缩缝橡胶条,桥梁伸缩缝橡胶带,伸缩缝橡胶嵌条,道路桥梁伸缩缝橡胶条,伸缩缝胶条,异形桥梁伸缩缝胶条,桥梁伸缩缝更换橡胶条,桥梁伸缩缝更换橡胶带,公路桥梁伸缩缝堵漏用橡胶条。
桥梁伸缩缝胶条是为各种型号的桥梁伸缩缝配套的产品，规格型号全部按照交通部，的标准生产可与C型桥梁伸缩缝、F型桥梁伸缩缝及E型桥梁伸缩缝及其它型号桥梁伸缩缝配套使用。
桥梁伸缩缝胶条是利用橡胶的高弹性来适应温度变化时，桥面所产生的伸缩变形。桥梁伸缩缝胶条具有安装方便、行驶平稳、防水、防尘、噪音小、重量轻、造价低的优点得到了桥梁工程界的欢迎与**。
伸缩缝胶条更换：
　　　 破损的伸缩缝在不断伸缩的过程中，会渐渐的被完全破坏，因此便起不到梁体碰撞时的缓冲作用，所以此道伸缩缝的维修工作是需要在靠前时间内解决的。其他位置伸缩缝胶条的破损，由于到了春夏两季，雨水较多，这些破损的胶条已经起不到防水的作用，那么雨水会对伸缩缝下方的伸缩箱造成冲刷，腐蚀，从而缩短伸缩缝的使用寿命。同时雨水的冲刷也会对梁体造成一定的损伤。所以全桥伸缩缝已经损坏的胶条，即将在雨季来临之前全部进行更换。
桥梁桥梁伸缩缝胶条更换过程：
　　　 在维修更换过程中，养护人员先利用氧焊枪对损坏的橡胶条部位进行高温加热处理，使橡胶条与伸缩缝钢梁自行脱离，然后将损坏的橡胶条抽出，再对伸缩缝钢梁内的垃圾杂物及残留的橡胶条进行清理；在此基础上，用润滑油脂均匀涂抹钢梁两侧凹槽，将准备好的新橡胶条平放于安装位置；较后用工具将橡胶条嵌进钢梁凹槽完成封闭。新工艺操作方便实用，有效提升了工作效率和安装质量。
桥梁伸缩缝胶条安装：
（1）对于已经损坏或老化的胶条，全部更换为新的防水胶条，并且需要养护单位及时的清理伸缩缝的间隙，也就是胶条上方的杂物，提高橡胶条的使用寿命。
（2）经过、（钢纤维）混凝土达到设计强度的50％以后，方可安装橡胶条。安装前应将缝内的泡沫板、纤维板全部掏干净，以免杂物夹在缝内，影响混凝土的伸缩性。
（3）橡胶止水条安装应平整，长度适当，并做到整洁，外表美观，顺畅；将橡胶密封带伸展开，然后平顺到型钢缝隙中，再利用撬杠拨动橡胶密封带**部使之嵌入型钢的凹槽中就可以了。必要时可涂抹少许肥皂水以利嵌入桥梁伸缩缝橡胶止水条安装应平整，长度适当，并做到整洁，外表美观，顺畅；将橡胶密封带伸展开，然后平顺到型钢缝隙中，再利用扳手撬杠拨动橡胶密封带**部使之嵌入型钢的凹槽中就可以了。必要时可涂抹少许肥皂水以利嵌入即可。
橡胶伸缩缝是利用橡胶的高弹性来适应温度变化时，桥面所产生的伸缩变形。橡胶伸缩缝它具有安装方便、行驶平稳、防水、防尘、噪音小、重量轻、造价低的优点得到了桥梁工程界的欢迎与**。

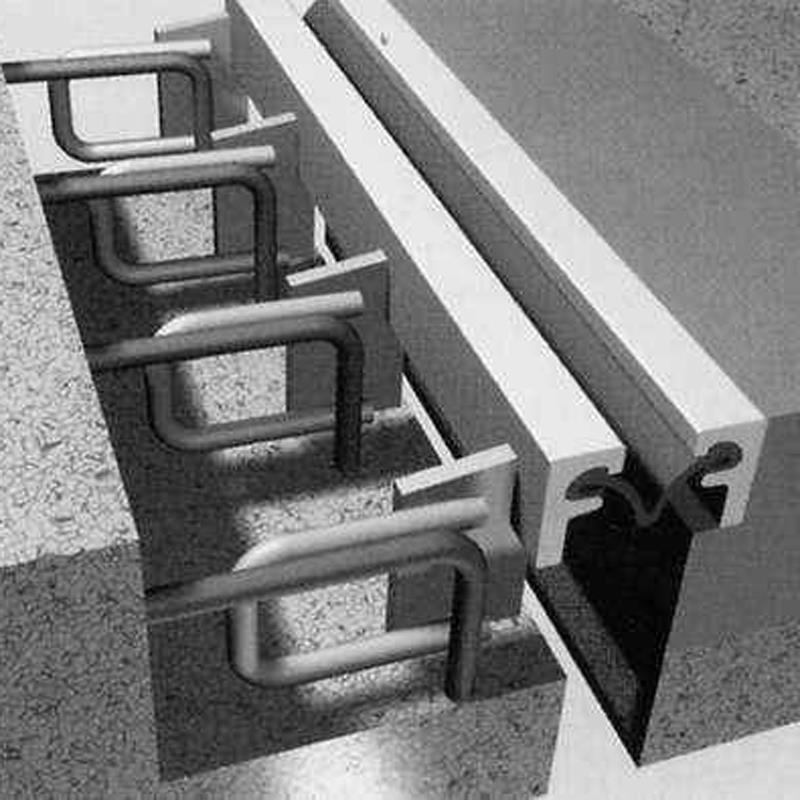

GQF-C型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。
The bridge expansion joint is specially designed for all kinds of bridge expansion joints. All specifications and models can be produced in accordance with the standards of Ministry of communications and Ministry of railways, and can be matched with C, F and E joints and other expansion joints. The rubber expansion joint is the expansion deformation of the bridge surface when the rubber is used to adapt the high elasticity of the rubber to the temperature change. The rubber expansion joint has the advantages of convenient installation, smooth running, waterproof, dustproof, low noise, light weight and low cost, which has been welcomed and praised by the bridge engineering circles.
NR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡胶胶料适用范围 1、采用氯丁橡胶(CR)的伸缩缝装置适用于温度为-25－+60地区 2、采用天然橡胶(NR)的伸缩缝装置适用于温度为-40－+60地区。
NR and CR indicate rubber types: NR indicates natural rubber, CR means neoprene rubber application scope 1, neoprene rubber (CR) expansion joint device is suitable for -25 +60 area 2, natural rubber (NR) expansion joint device is suitable for -40 +60 area.
The GQF-C expansion joint consists of a long rubber seal, a group of rigid side beams and anchors. A groove on the inside of a steel side beam has a groove that can be fixed with a rubber seal. The anchorage piece fixed on the outer side of the steel beam is welded with the embedded steel bar at the beam end. After pouring the high strength concrete, it has reliable connection with the beam body. It has the characteristics of smooth connection with the bridge deck, sealing and water stopping, flexible expansion, stable driving and long service life. The bridge is used for the expansion of 0 to 80mm.

路桥公司生产的各种桥梁伸装置的设计载荷都是采用国家JTJ01-88(1995)《公路工程技术标准》规定的汽车**20级荷载进行设计.2、使用的异型钢材为16Mn桥梁钢材,钢材抗拉强度应不**480Mpa.3、使用的支承横梁使用16Mn桥梁钢材或45号钢,其容许弯曲能力不**210Mpa.4、使用的配件钢材可使用与**Q235强度钢材.
 路桥公司桥梁伸缩缝是根据桥梁具体结构,形状,长度等不同设计要求而制造的,每座公路桥梁都要选用不同的伸缩量的伸缩缝产品,以消除温度,荷载对桥梁构件的损伤。按伸缩缝使用的材料和用途可分为板式桥梁伸缩缝,组合式桥梁伸缩缝和模数式桥梁伸缩缝。目前国内的桥梁伸缩装置主要指的是公路桥梁伸缩缝,它可以分为：GQF-C型,GQF-Z型,GQF-L型,GQF-F型,其中GQF-MZL型数模式桥梁伸缩装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型,GQF-Z型,GQF-L型,GQF-F型适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩装置是由边梁,中梁,横梁和连动机构组成的模数式桥梁伸缩装置组成,适用于伸缩量80mm-1200mm的大中跨度桥梁.
为什么要在公路桥梁上安装伸缩装置呢?
由于公路桥梁伸缩装置设置于桥梁上部结构活动端,桥面断缝处,安装伸缩缝的作用是用以保证上部结构在温度变化,混凝土收缩和徐变,以及荷载作用下,在该处的变位能够实现,而不产生额外的附加内力,并能保证行车平顺。通常国内的桥梁伸缩缝都设置在上部结构的活动端和桥台,以及各联（孔）上部结构衔接处。
路桥公司一般公路桥在车行道和人行道上沿桥的横方向通长设置,栏杆在接缝处亦须中断以保证结构的自由变位,避免拉裂；在接缝处的桥面防水层仍应妥善铺设,防止雨水侵蚀承重结构。如采用敞口式的桥梁伸缩缝,还应考虑便于清除污物,并在缝下设置截水和引水装置,使积水排出桥外。国内的中型,大型铁路桥同理也需设伸缩缝,在道碴桥面中,应考虑防止道碴坠落缝中的措施。 路桥公司
桥梁接缝, GQF-MZL型桥梁伸缩缝型是由边梁,中梁,横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.
桥梁伸缩装置型号分类
 路桥公司生产的伸缩缝代号表示方法与*共和国交通行业标准表示方法相一致.以GQF-C60,GQF-F80,GQF-MZL480,GQF-C60(NR),GQF-F80(CR)型桥梁伸缩缝为例,其中GQF为交通行业标准规定的桥梁伸缩缝装置代号.型式代号:-MZL表示模数式,直梁连杆链条型:(C,Z,F,L,)表示异型钢材的形状.数字表示伸缩装置位移量:0-1200mm;NR和CR表示橡胶种类:NR表示天然橡胶,CR表示氯丁橡胶 路桥公司
例:以GQF-C80(CR)为例,其中GQF为交通行业标准规定的C型,伸缩量为80mm,氯丁橡胶型。例:以GQF-z60(NR)为例,其中GQF为交通行业标准规定的z型,伸缩量为60mm,天然橡胶型。例:以GQF-MZL480(NR)为例,其中GQF为交通行业标准规定的MZL型,伸缩量为480mm,天然橡胶型。我公司生产的公路桥梁伸缩缝代号表示方法与*共和国交通行业标准表示方法相一致.NR和CR表示橡胶种类:NR表示天然橡胶,CR表示氯丁橡胶
 路桥公司桥梁伸缩缝所用胶料适用范围:
1,采用氯丁橡胶(CR)的伸缩缝装置适用于温度为-25－+60地区2,采用天然橡胶(NR)的伸缩缝装置适用于温度为-40－+60地区
设计制造技术条件
a 、设计荷载：采用JTJ01 一88 ( 1995 ）《公路工程技术标准》 规定的汽车一**20 级荷载进行设计。  路桥公司
b 、本结构使用的异型钢材质为16Mn 桥梁钢，钢材抗拉强度不**480Mpa ，容许弯曲应力不**210Mpa 。
c 、结构中支承横梁使用16Mn 或45 号钢，其容许弯曲应力不**210Mpa.
d 、其余配件钢材可使用不**0235 强度钢材。
3 、胶料适用范围 路桥公司
a 、采用氯丁橡胶（CR ）的伸缩装置适用于温度为一25 ℃ 一60 ℃ 地区。
b 、采用天然橡胶（NR ）的伸缩装置适用于温度为一40 ℃ 一60 ℃ 地区。
结构特点
GQF-MZL 型伸缩装置的**特点是将伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又保证了受力时位移均匀。
伸缩装置伸缩量的确定 路桥公司
桥梁伸缩量计算值直接影响对伸缩装置规格选择．若伸缩装置规格选择不合理．就直接影响伸缩装置的使用效果．同时选择伸缩装置时还应考虑梁、板间伸缩装置间隙量大小，以保证伸缩装置与梁、板两端有充分锚固，才能达到使用效果。
在选择伸缩装置的规格时，一定要留足够余量，以保证伸缩装置的使用效果和耐久性。
桥梁设计单位在选择了我公司的伸缩装置后，为便于加工制作，应提供下列资料：
a 、桥梁的横断面图（包括横坡、人行道、安全带、栏杆的位置及尺寸）。
b 、伸缩装置的施工实施时间及安装时温度的变化幅度。 路桥公司
c 、用户有要求应明确。
注：如用户不提供定位值，则公司一律按产品的额定伸缩量压缩一半定位出厂．
路桥公司是生产桥梁伸缩缝的生产厂家有各种规格型号欢迎来电咨询
　具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量为40mm ， 60mm 和 80mm 的桥梁。C、F型桥梁伸缩缝是国内交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。
　　 路桥公司生产的桥梁伸缩缝的型号齐全,主要有：GQF-C、GQF-F、GQF-Z、GQF-E、GQF-L型、GQF-MZL型数模式桥梁伸缩缝,它是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。其中GQF-C型、GQF-F型、GQF-Z型、GQF-E型、GQF-L型伸缩缝适用于伸缩量80mm以下的的桥梁接缝。
　　组合式伸缩缝：由橡胶板和钢托板组合而成，适用于伸缩量≤12Omm的普通公路桥梁工程。 路桥公司
　　模数式伸缩缝 ：采用整体成型的异形钢材制成，由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成。其特点是整体性好、抗弯抗压强度高，车辆经过时平稳无跳，噪声低。适用于各种弯、坡、斜、宽桥梁。模数式伸缩缝位移量的设计可根据实际需要按照一定模数任意组拼。从8Omm的单缝到12OOmm的多缝，共分15级，伸缩量大于12OOmm时，可按设计要求加工制造，满足用户需要。该伸缩缝适用于高速公路桥梁工程。
桥梁伸缩缝施工操作中的质量控制措施时间   对于公路桥梁伸缩缝安装时,对于施工操作人员是工程质量的直接责任者，故对施工操作人员自身的素质以   再次，施工管理人员，特别是工长及对他们的管理均要有严格的要求，对操作人员加强质量意识的同时，加强管理，确保操作过程中的质量要求桥梁伸缩缝。   首先，对每个进入本项目施工的人员，均要求达到一定的技术等级，具有相应的操作技能，工种必须持证上岗。对每个进场的劳动力进行考核，同时，在施工中进行考察者本身具有合格的技，对不合格的施工人员坚决退场，以保证操作术素质。
正常的维修、养护是保证伸缩装置正常工作和延**命的**的重要环节，因此，养护工作应作到如下几点：
( 1 ）结合公路桥梁的日常养护工作，经常清扫密封橡胶带中积存的泥沙、石屑等杂物．防止影响伸缩装置受力时的自由伸缩，以及大石子等物将密封橡胶带刺破，造成漏水和漏沙土等，一经发现有破损应及时更换胶带。
( 2 ）经常检查边梁与桥面铺装连接处是否有损坏、裂缝、渗漏现象，一经发现应及时修补，以免影响伸缩装置与梁、板间锚固强度。
( 3 ）经常检查伸缩装置**面是否平整，如出现异常不平现象时，应进一步检查滑动承压支座或滑动压紧支座是否有损坏，如果损坏时应及时进行更换。对于MZL 型伸缩装置，设计中已充分考虑了零部件更换的方便性，并通过实验，是完全可行的。
( 4 ）在日常养护时，发现伸缩装置各缝间出现过大的不均匀位移时，可及时检查位移控制系统构件是否损坏，如发现有零部件损坏时也应及时进行更换。该装置采用标准构件，更换方便。
( 5 ）模数式伸缩装置，属于钢结构，尽管出厂前经过了较好的防护处理，但由于使用的环境恶劣，经过一定使用时期后，产生一般锈蚀属于正常现象，这时养护部门就应定期重新进行防锈处理，以保证伸缩装置正常的使用和较好的耐久性。
伸缩缝又称为温度伸缩缝,在气温变化的影响下,桥梁梁体长度会因为温度的变化而发生变化,从而使粱端发生位移,也就是所谓的热胀冷缩,为了适应这种变形并保持行车平顺,安稳,安全就必须设置伸缩缝装置。由此可见,桥梁伸缩缝装置的作用在于调节由车辆荷载、环境特征和桥梁建筑材料的物理性能所引起的上部结构之间的位移和上部结构之间的联结。同时成为了桥梁上**的一个重要组成部分。

路桥公司伸缩缝由一条整长的橡胶密封条，一组钢质边梁及锚固件组成。钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结。 D40型伸缩缝具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量为 40mm,60mm 和 80mm 的桥梁。
主要材料
钢质边梁：采用16Mn 钢轧制，剖面呈F形。  路桥公司
密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。
锚固件：有锚钉、锚环、锚板结构三种，桥梁可根据桥面板设计厚度选用，本公司也可设计制造。
 路桥公司伸缩缝是适用于设计荷载为汽** 20 挂**120 级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。 由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时，机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。起到防水防尘作用。行驶车辆的冲击力，通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量 0～80mm 的桥梁。 路桥公司
1、GQF-D 型桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形，伸缩阻力较小。
2、钢质边梁采用 16Mn 精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。
 路桥公司生产的桥梁伸缩缝是根据桥梁具体结构、形状、长度等不同设计要求而制造的，每座公路桥梁都要选用不同的伸缩缝产品，以消除温度、荷载对桥梁构件的损伤。按伸缩缝使用的材料和用途可分为板式桥梁伸缩缝、组合式桥梁伸缩缝和模数式桥梁伸缩缝。
 路桥公司桥梁伸缩缝代号表示方法与交通行业标准表示方法相一致.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)型桥梁伸缩缝为例，其中GQF为交通行业标准规定的桥梁伸缩缝装置代号.型式代号:-MZL表示模数式、直梁连杆链条型:(C、Z、F、L、)表示异型钢材的形状.数字表示伸缩装置位移量:0-1200mmNR和CR表示橡胶种类:NR表示天然橡胶、 路桥公司
1、桥梁伸缩缝产品标准位移量：水平为0-80（mm）,垂直为±15mm，伸缩灵活。
2、采用浅预锚固体系，只需梁端头厚度（包括铺装层）**过240mm。（FM-80 FD-80型厚度为200mm）。
3、F型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。
4、使用寿命长，在正常维护下可达到与桥梁等寿命的效果。
5、 造价低，安装方便。
伸缩缝特点： 路桥公司
 这种伸缩缝具有标准位移量：水平为0-60（mm）,垂直为±10mm，伸缩灵活。
通常我们经常将桥梁伸缩缝简称为伸缩缝,或者桥梁伸缩装置。它需要根据不同桥梁的结构、形状、长度等情况而设计,因此每座公路桥梁都要选用不同的伸缩缝产品，以消除温度、荷载对桥梁构件的损伤。按伸缩缝使用的材料和用途可分为：模数式桥梁伸缩缝和KS伸缩缝以及TST弹塑体伸缩缝。 路桥公司
 路桥公司生产的桥梁伸缩缝的型号齐全,主要有：GQF-C、GQF-Z、GQF-L、GQF-F、GQF-MZL型数模式桥梁伸缩缝,它是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。其中 GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝适用于伸缩量80mm以下的的桥梁接缝。桥梁伸缩缝使用的目的就是是指为防止建筑物或桥梁构件由于气候温度变化（热涨、冷缩），使结构产生裂缝或破坏而沿房屋长度方向的适当部位竖向设置的一条构造缝。
  路桥公司我们要求桥梁伸缩缝装置构造要求有以几项：比如:公路桥梁伸缩缝一定要在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗阻塞；安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。
 路桥公司伸缩缝伸缩量的确定对于伸缩量计算值直接影响对伸缩缝规格选定,若伸缩量选择不合理,就直接影响伸产品的使用效果,同时选择公路桥梁伸缩缝时还应考虑梁、板间伸缩装置间隙量大小,以保证伸缩缝装置与梁、板两端有充分锚固,才能达到使用效果.所以在选择伸缩缝的规格时,一定要留充足余量,才能保证伸缩缝的使用效果和耐久性。
 路桥公司桥梁伸缩缝特点：
桥梁伸缩装置破坏的原因多数与锚固系统有关，锚固系统薄弱，本身就容易破坏，在车辆的反复冲击下，会导致伸缩装置的过早破坏，因此伸缩装置的锚固系统相当重要。
1. 在进行浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)施工前要按照设计核对预留槽尺寸，并将预留槽内清扫干净。首先要对需切割的桥面分弹白色油漆线，以保证开槽缝的整齐、顺直，对于桥面系统伸缩位置两侧路面变形分，要适当加宽切除宽度，以保证混凝土与沥青混凝土接头分平整，另外，在切割时注意对路面的保护，做到不污染、不破坏为止。预埋锚固筋若不符合设计要求，必须首先处理，满足设计要求后方可安装伸缩缝。 路桥公司
2. 浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)在安装前应根据实际温度按照图纸设计中的计算公式调整组装定位值，用卡具将其固定。在对槽内混凝土及砂袋清理时，注意保护预留槽内钢筋，以防造成缺少钢筋现象
3. 安装时浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)中心线与桥梁中心线应重合，并使其**面标高与设计标高相吻合，并使横坡、纵坡与桥面横坡、纵坡相符。
4、正确就位后，然后穿放横向联接水平钢筋，将伸缩缝上的锚固钢筋与预埋钢筋在两侧同时焊牢，如有困难，先将一侧焊牢，待达到已确定的安装气温后再将另一侧锚固筋全焊牢，并放松卡具，使其伸缩自由。 路桥公司
5、完成上述工序后，在预留槽口内浇筑混凝土，浇筑混凝土时应采取必要的措施，振捣密实。浇筑时不允许混凝土溅、填在密封橡胶带缝中及表面上，如果发生此现象应立即清除。浇筑完毕后进行养护。
6、待浅埋式伸缩缝两侧混凝土强度满足设计要求后，方可开放交通。施工方进行对于桥梁伸缩缝应注意：伸缩缝中所用的异型钢外观应光洁、平整，不允许变形扭曲。产品必须在工厂进行组装。组装钢构件应进行有效的防护处理。 路桥公司
二、桥梁伸缩缝病害成因分析：
1、设计方面的原因  路桥公司
1)梁端部在车辆时常碾压的情况下，使得梁端破损引起伸缩装置失效。有些桥梁结构桥面板端部刚度不够，当桥面板受到汽车荷载作用时，因翼板较薄、横向联系较弱，导致桥面板反复变形过大 。
2)伸缩量计算出现错误，对伸缩装置安装时受到实际温度对伸缩装置的影响考虑不周全，伸缩装置本身无法或很难调整初始位移量。伸缩间距过小的话，导致伸缩装置破损。
3)伸缩装置与主梁连接的部分很少 ，而且力的分布不容易传递，微小的变形可能演变成大的位移，终导致混凝土粘结力的失效 。 路桥公司
4)对于使用粘结或橡胶材料等制造的新型伸缩装置，假如材料和结构选择不恰当，防水、排水设施不完善，然而就会造成锚固件受到腐蚀，受腐蚀严重的是粱端和支座。
5)放松了伸缩装置两侧的后浇混凝土和铺装层材料的选择、强度，降低了标准，导致伸缩装置营运质量下降。
2、施工方面的原因：   路桥公司
1)桥梁伸缩装置的施工工艺不好，有可能没有掌握施工工艺，或者对此不够重视，不能够清楚、明白施工的程序及要求，使得安装后的伸缩装置不能正常工作。
2)伸缩装置两侧水泥混凝土和沥青混凝土铺装层结合不好 ，密实度不够，容易开裂、脱落。加上刚柔相接，容易产生台阶，终引起伸缩装置的破坏。  路桥公司
3)后浇混凝土浇注不密实，所要求的强度达不到，难以承受车辆荷载的强烈冲击。有时候会因为交通的提前开放，使过渡段的锚固混凝土受到破坏，从而导致伸缩缝营运环境下降。
4)伸缩装置安装是桥梁施工中重要的一项，也是后几道工序中的一项，容易忽视内部质量管理。由于施工人员可能疏忽大意，伸缩装置锚固钢筋焊接的不够牢固或产生遗漏预埋钢筋的现象，梁端伸缩缝间距人为地放大和缩小，定位角钢位置不正确，给伸缩缝本身造成隐患。
5）沥青摊铺前伸缩缝开槽处处理不好、平整度不够、强度不足，导致沥青中上面层摊铺后不够平整，这样车辆行驶起来就不稳，容易发生危险。 路桥公司
