LQ20-2.0电动调节球阀 一体化阀门电动装置调节阀电动执行机构

上海恒菲电动阀门有限公司提供的LQ20-2.0电动调节球阀

LQ阀门电动装置 LQ阀门电装 LQ电动执行器 LQ电动执行机构 LQ电动装置 LQ电动头 LQ电装

   上海恒菲电动阀门有限公司生产电动执行器（西门子电动执行器，罗托克电动执行器，德国PS电动执行器），电动执行机构（精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，3810系列电子式电动执行器），阀门电动装置（DQW部分回转电动执行器，DZW多回转电动执行器），电动阀门控制器（DKX型电动阀门控制箱，BFA型电动阀门控制器），电动阀门（电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，切断阀，放料阀，衬氟阀门，保温阀门），广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。

一、LQ20-2.0电动调节球阀产品介绍

   LQ系列阀门电动装置主要由电机、减速机构、行程控制机构、转矩控制机构、开度指示机构、手轮及机械限位机构组成。本产品机构精致小巧，便于安装，调试。

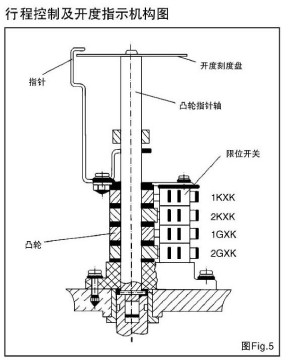

二、LQ20-2.0电动调节球阀行程控制及开度指示机构示意图

三、LQ20-2.0电动调节球阀行程机构的调整

    调整的目的是使阀门达到所需的“全关”和“全开”位置时，行程控制机构中的凸轮能准确地触动微动开关，从而切断电机电源并在切断电机电源之前接通指示灯的电源。
1.转动手轮使阀门达到“全关”位置。
2.顺时针转动图中从上往下数*三个凸轮，使其刚好触动1GXK微动开关（听到“咔嚓”声），然后旋紧凸轮上的紧定螺钉。
3.打开阀门至约50%的开启位置，电动关闭阀门，检查阀门关闭件停止的位置是否符合要求，如不符合要求，按上述方法微量调整凸轮，直到符合要求为止。
4.顺时针转动图中**下面的凸轮，使该凸轮比*三个凸轮略提**些触动2GXK微动开关，然后旋紧凸轮上的紧定螺钉。
5.转动手轮使阀门达到“全开”位置，逆时针转动图中从上往下数**个凸轮，使凸轮准确度触动1KXK微动开关。
6.逆时针转动图中从上往下数*二个凸轮，使该凸轮比**凸轮略提**些触动2KXK微动开关，然后旋紧凸轮上的紧定螺钉。
7.以上调整完成后，通电重复检查1~2次。

四、LQ20-2.0电动调节球阀使用注意事项

1、电动装置的电缆进线孔要密封好，以防潮气进入。电缆应固定牢固，以防受外力牵动时损坏接线板，导致电缆的芯线从端子上脱落

2、为防止误动作，在不经常使用的手轮开关阀门的情况下，可以将手轮去下

3、该产品不需要定期解体检修，但应定期通电检查其性能，以便及时发现故障及时排除

    郑重承诺：产品出厂前均已经过各项严格品质管制作业及性能试验，自即日起在正常使用状况下保固一年。但非人力所能抗拒之灾害，外力***坏，及未经本公司同意而私自拆卸者不在保固范围之列
