贵阳闭式冷却塔型号

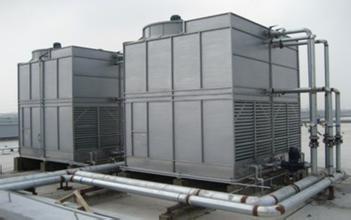

一、项目：循环水系统冷却 闭式冷却塔
闭式冷却塔是一种采用铜管或不锈钢等散热管作为导热元件，通过风和软水热交换，将发出的热量排入空气中的新一代换热装置。复合散热管具有高热导性能，将它组合成多层排管式的换热起，形成很高的热流密度，所以这种新型的冷却机效率很高。
闭式冷却塔具有以下几个特点：
  1、换热效率高。只需要一次换热，就可以将空气热量交换到空去中（内外循环系统需要两次换热，才能将热量交换到空气中）
2、占地少。
3、管路少，安装方便。
4、软水循环耗量较低，不需要另添加软水发生器，只要一次性加入适量软水（如蒸馏水），以后水位下降时，补充一些软水即可。
5、使用运行费用低。
二、项目参数及冷却系统方案
1)（冷却介质为清水或城市自来水)水量需要30m³/h，湿球28℃，37℃/32℃，温降5℃。
2)需配我公司的LX-N30型的1台.
水冷系统选型设计方案
1)台设备配---型闭LX-N30型1套
2)电控箱1只，温控喷淋和风机，温度显示；过载、报警等功能.
三、选型方案
选型1台LX-N30闭式冷却塔；供货内容：
序号 设备名称 规格 数量 备注
1 闭式冷却塔 LX-N30 1 逆流闭式冷却塔
2 辅     机 /// 1 主循泵1用1备
2 控  制  柜 -- -- 1 温度控制
四、单台LX-N30技术参数表
设 备 型 号 LX-N30
冷却能力（kcal/h） 150000
 工作流量（m³/h）     30
工作压力（MPa） 0.10-1.2
管径 进水口（mm） D**5×1
 出水口（mm） D**5×1
 排污/补水（mm） DN25
风机 功率(kw) 1.1×2
 风量（m³/h） 13000×2
喷淋泵 喷淋泵(kw)                0.75×1
 流量（m³/h） 20×1
 扬程（m）                  6
     主循环泵 主水泵(kw)                5.5×1
 流量（m³/h） 30×1
 扬程（m）                  28
控制柜              1只
外形尺寸  长×宽×高（mm） 2300×1100×1980

自重 500kg仅供参考
运行重量 800kg仅供参考
工作电压     380V/50HZ

五、闭式冷却塔配置表
名称 标准配置 制造厂家 性能参数
主 机 部 分
冷却器 304不锈钢    艾尔奇 隆祥自制•304不锈钢，规格：Φ19mm、δ=0.7mm,换热面积足量。
包管箱 304不锈钢板 中国攀钢 防腐能力强， 激光切割，数控折弯成型
外壳板  敷镁铝锌板   韩国浦项    防腐能力强，激光切割，数控折弯成型，纯进口。
紧固件 镀锌 晋亿 热浸锌
内框架 235材质 江苏国强 热镀锌角铁，防腐能力强
脱水器填料 PVC  台塑华亚 MX-75片材，水飘逸率≤0.01%
排风系统 风机 前川 高三防，铝制外壳，户外；直连式
主循环泵 上海汇峡 上海汇峡 管道泵
喷淋泵 泵体 闽台博利源 黄铜内衬；大流量低扬程，冷凝泵
 电机 西门子 户外，F级IP54
喷淋管 PVC 台塑华亚 高强度，耐腐蚀
喷淋头 ABS工程塑料 台塑华亚 反射2型，喷水较均匀
补水浮球阀 机械自动 春洪 304不锈钢
排污口 排污阀门 盾安 黄铜材质，寿命长
电 控 部 分
控制柜 仪表 苏州天河 高质量、高性能
 断路器 正泰 高质量高性能
 接触器 正泰 高质量高性能
 热保护器 正泰 高质量高性能

公司自成立以来在不断开发新产品、新技术的同时，还不断引进的管理理念和化的各类人才，使企业的经营管理迈向科学化、成长走向理性化。对于不同的客户，我公司备有一套完整的客户资料，对所售出的制冷设备及工程施工项目进行科学地管理。在形成强大销售网络的同时也为客户提供了健全可靠的售后服务网络系统。

设 备 型 号 LX-N30
冷却能力（kcal/h） 150000
 工作流量（m³/h）     30
工作压力（MPa） 0.10-1.2
管径 进水口（mm） D**5×1
 出水口（mm） D**5×1
 排污/补水（mm） DN25
风机 功率(kw) 1.1×2
 风量（m³/h） 13000×2
喷淋泵 喷淋泵(kw)                0.75×1
 流量（m³/h） 20×1
 扬程（m）                  6
     主循环泵 主水泵(kw)                5.5×1
 流量（m³/h） 30×1
 扬程（m）                  28
控制柜              1只
外形尺寸  长×宽×高（mm） 2300×1100×1980

武汉欧派机电设备有限公司是一家从事冷水机、冷却塔、水泵等制冷设备的销售安装和制冷系统工程的安装公司，本公司成立于2006年，先后承接了湖北、湖南、江苏、山西、等省（自治区）的600余个工程项目。为客户提供了的产品和满意的服务。
公司自成立以来在不断开发新产品、新技术的同时，还不断引进的管理理念和化的各类人才，使企业的经营管理迈向科学化、成长走向理性化。对于不同的客户，我公司备有一套完整的客户资料，对所售出的制冷设备及工程施工项目进行科学地管理。在形成强大销售网络的同时也为客户提供了健全可靠的售后服务网络系统。
公司以“高质量、高水平服务”为发展战略，注重满足客户对产品质量要求，提供全面完整的系统解决方案。
我们的经营理念：以技术为先导，以服务为后盾，环保节能
我们的经营原则：技术，服务完善，诚信为本，客户至上
我们期待与您共同开创美好的明天！

武汉欧派机电设备有限公司是一家专业从事冷却塔的销售安装及售后保养的公司，本公司主营产品：圆形冷却塔、方形低噪音冷却塔，武汉方形低噪音冷却塔 ，武汉**低武汉早音冷却塔，武汉圆形标准型冷却塔，武汉横流式冷却塔填料 ，武汉逆流式冷却塔填料，武汉立式离心泵 ，武汉冷却塔电机，武汉冷却塔布水器 ，不锈钢武汉水箱，不锈钢风叶 ，水泵、环保空调、车间通风降温及水系统制冷的销售研发、设计、制造、安装厂家。公司产品**全国二十八个省、市、自治区，并**欧、美、非及东南亚地区，博得国内外用户好。产品广泛用于热电、化工、纺织、电子冶金、制药、卷烟以及科研单位、宾馆、商场、影剧院、民用建筑和空调制冷循环水冷却回用工程中。我们的宗旨是质量至上、服务至上！欢迎新老客户来电恰谈！
