涂塑钢管检测方法
1.外观检查
目测检查涂覆钢管的外观质量，试验结果应符合5.1的规定。
2.厚度测量
从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合5.4的规定。
3.针孔试验
管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500 V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生，试验结果应符合5.5的规定。
4.附着力试验
附着力试验按CJ/T 120-2008中7.4.2进行，试验结果应符合5.6的规定。
5.弯曲试验
DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。
在温度为（20±5）℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。
试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合5.7的规定。
6.压扁试验
DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为（50±10）mm。
在温度为（20±5） ℃的环境下，将试件置于两平板之间，在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层，试验结果应符合5.8的规定。
7.压扁试验
8.冲击试验
从涂覆钢管的任意位置切取长约100mm的试样，在温度为（20±5）℃的环境下，按规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向，试验结果应符合5.9的规定。
9.真空试验
管段试件长度为（500±50）mm，使用适当的措施堵住管道进出口，从进口逐渐增加负压至660mm汞柱，保持1min，验后检查内涂层，试验结果应符合5.10的规定。
10.高温试验
管段试件长度为（100±10）mm，将试件放置在恒温箱中，升温至（300±5）℃，并恒温1h，然后取出自然冷至常温。试验后，取出试件并检查内涂层(允许外观颜色变深、发暗现象)，试验结果应符合5.11的规定。
11.低温试验
管段试件尺寸长度为（100±10）mm，将试件放置在低温箱中，降温至（-30±2）℃，并恒温1h，然后取出放置在温度为（20±5）℃的环境下（4～7）h。
12.压力循环试验
与水压供给系统相连接，充水排除空气，然后进行3000次从（0.4±0.1）MPa至 MPa的交变水压试验，每次试验的周期不大于2s。试验后检查内涂层，并按6.4的规定进行附着力试验，试验结果应符合5.13的规定。
13.温度循环试验
管段试件长度为(500±50)mm，将试件按下列顺序在每个温度条件下放置24h：
（50±2）℃；
（-10±2）℃；
（50±2）℃；
（-10±2）℃；
试验后试件放置在温度为(20±5)℃的环境中24h，检查内涂层情况，并按6.4的规定进行附着力试验，试验结果应符合5.14的规定。
14.温水老化试验
管段试件尺寸长度约为100mm，管段两端处应进行相应的防腐处理，将管段放置在（70±2）℃的蒸馏水中浸泡30d，试验后取出自然冷却至常温，检查试件内涂层，试验结果应符合5.15的规定

涂塑钢管主要型号

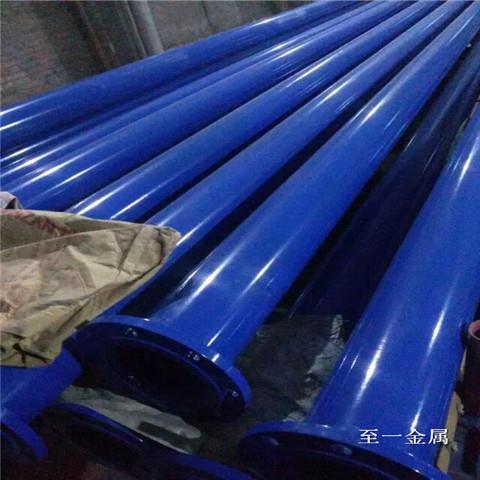

 涂塑钢管是在钢管内壁融溶一层厚度为 0.5 ～ 1.0mm 的聚乙烯（PE ）树脂、乙烯－丙烯酸共聚物（ EAA ）、环氧（ EP ）粉末、无毒聚丙烯（ PP ）或无毒聚氯乙烯（PVC ）等**物而构成的钢塑复合型管材，它不但具有钢管的高强度、易连接、耐水流冲击等优点，还克服了钢管遇水易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点，设计寿命可达50 年。主要缺点是安装时不得进行弯曲，热加工和电焊切割等作业时，切割面应用生产厂家配有的无毒常温固化胶涂刷。主要规格有Φ15 —Φ 300 。
 涂塑钢管主要型号分为：GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)
 1．卫生无毒、不积垢，不滋生微生物、保证流体品质
 2．耐化学腐蚀、耐土壤和海洋生物腐蚀，耐阴极剥离
 3．安装工艺成熟、方便快捷、与普通镀锌管连接雷同
 4．耐候性好，适用沙漠、盐碱等苛刻环境
 5．管壁光滑、提高输送效率、使用寿命长
目前钢塑管主要有以下品种：
1）给水涂塑钢管：即CJ/T120标准，参照日本JWWA-**2标准制定，以镀锌钢管内壁吸涂粉末涂料为主，主要用于城市建筑给水管。
（2）给水衬塑钢管：即CJ/T136标准，参照日本JWWA-K116标准制定，一般采用高温高压熔胀法，由热熔胶粘接钢与塑层的方法加工，主要用于城市建筑给水管。
（3）带法兰聚乙烯或环氧树脂涂层钢管：参照日本水道钢管协会标准WSP039制定，虽然包含在CJ/T120标准中，但这种管道主要用于城市供水管道、隧道排水管道等。
（4）大口径环氧树脂涂层钢管：主要参照美国ANSI/AWWAC213标准《内外壁熔融环氧树脂涂敷给水钢管》制定，虽然包含在CJ/T120标准中，但这种管道DN在600或600以上，用焊接连接，主要用于城市水厂的原水、自来水、城市中水的输送管道。
（5）消防管道：由部天津消防研究所主持制定GB/T5135.20《自动喷水灭火系统*20部分：涂覆钢管》今年2月1日开始实施，主要用于自动喷水灭火系统中公称通径不大于300mm的内涂层材料为环氧树脂的涂覆钢管。这种管道除了满足以上管道能供水的性能指标外，还增加了能满足火灾环境下耐高温性能的要求。
（6）煤矿井下用供排水管：由中国煤炭科工集团上海研究院主持编写的MT558.6《煤矿井下用涂塑复合钢管》标准已形成送审稿，主要用于煤矿井下DN大于30内外涂层材料为聚乙烯或环氧树脂的供排水管，这种管道除了满足上述管道供水的性能指标外，还增加了能满足煤矿井下管道阻燃和抗静电的要求。
当前国内主导产品为给水涂塑复合钢管（CJ/T 120-2008）和给水衬塑复合钢管（CJ/T 136－2007）。

涂塑钢管和普通钢管的差异对比
管的用途自然不用多说，如今的高质量的钢管并不是完全由钢材做成的。普通的钢材是自然的消耗品，不仅腐蚀严重，而且外观质量差，如今的普通钢管只能当做建筑工具使用，建筑的搭建会使用普通钢管，房屋水利输送基本是不采用普通钢管进行的。涂塑钢管是如今的热门管材，涂塑钢管也是水利输送的重要材料。普通的钢管锈蚀比较严重，普通钢管用作水利输送管材较易造成水质变差，因为普通的管材内部不耐腐蚀，短时间内普通钢管的内部就会生锈，锈蚀也将跟随水流进入生活空间，所以普通钢管的输水质量是不满足用水要求的。
如今的涂塑钢管内外兼具防腐材料，在防腐材料的保护下，钢管的内外壁都不会和水接触，较不会和空气接触，所以涂塑钢管能够用于输水，较能用于排水，涂塑钢管自然也会具有较高的市场地位。涂塑钢管的高质量能够在众多场所体现出来，包括普通的生活用水，同时也包括生产用水，所以涂塑钢管用自己的身躯让生活和生产的输水质量较高。涂塑钢管自身的材质并不厚，但是涂塑钢管质量却很好，这源自于涂塑钢管内外壁的防腐材料，有了防腐材料的保护，涂塑钢管的内部钢材并不需要较高的厚度，只要保证钢管不易弯曲就行。
涂塑钢管塑料与钢材的体
   管道多的用途就是运输水，水中含有的杂质较多，而且输水管道周围都是内水包围的，不论外部还是内部，内部含有的水较多，外部含有的水分较少，因为水在管道中运输使得管道的热量被水分带走了，所以输水管道一般温度较低，低温也使得管道外部含有一些水珠，这些水珠对管道的外表腐蚀是比较严重的，很多时候为了避免腐蚀会在管道外层涂上油漆，但是这种防腐比较麻烦，而且不环保，现在的涂塑钢管就是天生的防腐管道，因为在管道的外部和内部都加入了环氧涂料，所以管道的内外壁都不会受腐蚀影响，涂塑钢管就像在钢管的内外壁加入了一层塑料一样，所以涂塑钢管外观看似就像塑料管一样，但是实际却是钢材，所以涂塑钢管具有塑料外观，却拥有钢材硬度。
塑料不会被腐蚀，而且使用时间长，所以涂塑钢管也就具有了塑料的性质，但是塑料管经常由于光照会出项裂开的现象，所以塑料管道使用时间较短，钢管又容易被腐蚀，涂塑钢管就将塑料管和钢管的优势聚集起来，既不怕光照开裂，也不怕腐蚀，所以涂塑钢管是塑料和钢材的结合体。
涂塑钢管外层的塑料还对钢管起绝缘作用，很多雷雨天气钢管都是危险物，但是涂塑钢管在雷雨天气安全性较高，绝缘的效果既能防止雷电，也能防止普通电源，所以涂塑钢管的安全性较高

内外涂塑钢管与普通管材性能比较
内外涂塑钢管与普通管材性能比较镀锌钢管 项目 （内外镀锌） 表面采用沥青漆防腐， 表面拥有一层锌铝 外 金层， 在外长时间暴 观 晒会出现防腐层老 特 化， 色泽变的暗淡无 征 光。 通常出现薄弱点。 铸铁管也会出现上端 于生产过程中的缺陷， 不均、裂纹或蜂窝，由 涂敷面时常出现薄厚 球墨铸铁管镀锌衬塑管 内外聚乙烯涂塑钢管 镀锌 PE 涂塑管外壁涂有热熔胶 表面光滑、美观，由于采用自动化喷 的聚乙烯（PE）塑 涂，壁厚均匀。 料管主要适用于抗高压、耐腐蚀、环保节 适 主要适用于下水管、 用 煤气管、 管或其他流 范 体运送管。 1、采用焊管内外镀 锌防腐性能有所提 升， 但如长期使用后 因化学反应造成锌 层剥落，防腐性 能下降。 化 学 物 为镀液有效加强防 理 腐性能， 但是长时间 性 使用会使水质变坏， 能 甚至使用过程中产 生的氧化物脱落， 堵 塞管件或阀门 反应，破损修复相对复 杂，施工强度大，性价 比偏低。 3、球墨铸铁管其重量 是环氧管自身重量的 二倍以上。 承插管连接、法兰连接 螺纹连接、焊接、沟 连接方式 槽连接等 械接口 （燃气管采用）柔性机 接 管路连接、沟槽连 插入式连接、沟槽连接等 3、 其重量与还 氧管相差无几 修补，施工便捷。 3、 涂塑管是球墨铸铁管重量的 1/2。 酸性流体易产生化学 量，节省能源。 流量增加 15%以上，降低能耗节省能 源，电绝缘性好，绿色环保。便于 对其影响不是很大， 力小，可增加流 2、 采用锌铝合金 和加入稀土元素作 差。 2、 内壁光滑， 2、长时间使用易对水 质产生污染，外界温度 生物，输送流体阻 2、 耐冷热程度符合国家标准，耐腐 蚀性能优异。在同等管件使用中输送 不结垢、不滋生微 老化剂，这是其他管材无法比拟的 1、 由于采用内涂敷沥 青及其他防腐材料，有 时也根据使用条件，滚 衬水泥沙浆，后者有较 好的耐碱性，但耐酸 性，盐等腐蚀溶剂性能 塑料管。 较强。由于在运送中有不可预知性， 在生产中添加了一定量的阻燃剂和抗 1、 外壁涂有热熔 胶的聚乙烯（PE） 学变化，耐酸、碱、盐溶剂腐蚀能力 1、 内外壁涂敷采用高压聚乙烯粉末 经热熔后在钢管表面形成一种三维网 状结构。因其本身实属一种惰性材料 在其高温溶解后不与其他材料发生化 管道等 送。 气及其他流体运送 送管道、污水运送 保等行业输送水、燃气及其他流体输 主要适用于输送水、燃 运送管道、海水运 工、轻工、水利电力、**建设、环 主要适用于给水 能项目，领域包括民用建筑和石油化。
内外涂塑钢管具备较高机械强度： 内外涂塑钢管为红色改性环氧树脂粉末内、外涂敷管道。其以钢管为基管，采取喷砂化学双重前处理、预热、内外涂装、固化、后处理等工艺制作而成的一种新型管材。解决了镀锌钢管埋地、输水的锈蚀和结垢问题，不会发生堵塞管道及堵塞喷淋的现象，提高了消防给水输送管道的使用寿命。由于采用的重防腐改性环氧树脂属于热固性塑料，且添加了阻燃剂，涂层耐温性好，可在－30℃－200℃长期使用，瞬间温度可达760℃。并且不燃烧、不软化。 该产品为红色，由于是钢塑结合的产品，该产品的强度高，由于内外涂塑钢管内外壁涂环氧树脂，所以表面光滑，减少流体阻力，增加流量，而且不结垢，不宜滋生微生物，其涂塑层较有效的解决了输水、埋地和酸、碱、盐对金属管道的腐蚀，使用年限可达50年以上。 管道连接方式：采用配套沟槽式管接头、可锻铸铁管螺纹接头、法兰连接等传统的连接方式。内外涂塑钢管具备较高机械强度，可承受较高压力。内外涂层具有优良的耐化学腐蚀性能，使PE管道寿命成倍提高。聚乙烯钢管卫生条件好，避免水质污染。内外涂层可根据不同使用条件涂覆不同材料，真正做到定制生产。管件、接头全部涂塑处理并可使用法兰、沟槽、焊接等多种连接方式。内外涂塑钢管其主要目的是防腐蚀，其管件同样也要起到防腐蚀的效果，否则管道防腐起不到效果的，管件也是内外涂塑的一般用的是沟槽管件，压槽机同普通管的一样，管件分为内外涂塑环氧树脂，和内涂塑PE其都是沟槽管件
