北京专业瓷器修复技术培训课程

瓷器修复打磨工具介绍及打磨方式，方法
1、打磨的工具有:打磨机(电动型) 80#铁砂布、320#目水砂纸， 平搓。打磨机为电 动型，可控制磨头的速度脚踩的轻转速就慢，踩的重转速就快(详细操作产品说明书)此工具是在泥固化后硬度高，泥涂的面积大或太厚的情况下使用；
2、在不需要使用电动打磨工具时，我们可以选择80#铁砂布进行打磨，在感觉平整时不要 在继续打磨，此时我们要选择240-320#目水砂纸进行修正，使泥面较平整光滑；
3、当遇到餐具角的时候使用平搓、圆形搓、半圆形搓，进行修正；
4、打磨时一定要注意打磨有角度餐具的弧度， 要注意打磨的是否和餐具的边缘是否致， 要掌握定的手感。不要将餐具自身的釉面损伤，这样会造成大面积的上釉；

瓷器物作旧的修复需要注意以下几点：
1、光泽处理 古陶瓷随着环境、日光、风雨等长期作用光泽度发生变化是一种自然现象；而出土的文物由于长时间存于地下，特殊的环境会使瓷器出现特殊的光泽。这是在地下自然形成的。有些瓷器在地下时间长了，它的表面还形成了一层较薄的膜，观其釉色有一种散光现象，这类问题我们可以用抛光打蜡的方法来完成。先打蜡，后再抛光，可以使其颜色恢复如初；
2、 锈蚀制作 陶瓷器往往经过长时间甚至千**的传承辗转，也有从土里挖出来的久远饰品，他们的釉面表层都存有各种变化，在瓷器物上会有年代悠久的象征。常见的有：土锈和银釉，土锈的主要成分是碳酸盐沉淀或者铁红，以及碱式碳酸铜等。土锈，是由于陶瓷器长期埋在地下，土中水分与酸碱盐的侵蚀，在器物表层会有一层坚硬的泥土存留；水绣，器物长期埋在土里，受到土中碳酸钙镁盐类及氧化铁，碳酸铜等物质的侵蚀，瓷器的表面会有一些不同颜色的沉淀物。我们采用云母粉加硅酸钠刷涂。银锈我们可以采用水与银粉混合喷刷的方法。还有一种方法做出来的效果比银釉还要逼真，就是银镜反应，方法是用甲醛葡萄糖等还原性物质与银氨溶液起反应，效果好于直接混合喷涂。

釉面锈蚀制作陶瓷器由于年代久远，有传世品，也有出土的，釉面表层有各种变化，常见的有：土锈，是因为陶器长期在地下埋藏，受到土中水和酸碱盐的侵蚀，使器物上附着了坚硬牢固的泥土；水绣，长期在土中埋藏的瓷旅由于受土中的碳酸钙镁盐类及氧化铁，碳酸铜等物质的侵蚀，使器物表面附着了一些灰白色的沉积物，有些颜色呈铁红或铜绿色；银釉，出土的汉代器物中常会发现有一层银白色金属光泽的物质，这主要是釉色中的铅受地下环境的影响而生成的金属氧化物，它是年代久远的象征。以上这几种釉表面的锈蚀修复时可采用以下几种方法操作：土诱可采用吃“502”强力粘合剂、或漆皮汁(虫胶酒精溶液)、清漆等喷在需要做绣的部分，然后将研磨好的黄土(有些发白的土绣可将黄土中加子)撤在上面，干好即成土锈，也可—将胶与泥浆混合用牙刷弹、或镦、刷做出点状或斑状土绣。水锈可采用扑撤法，方法是将清漆、漆皮汁，喷或刷在需要作水锈的部位，然后将滑石粉或其他颜料粉末扑撤在上前用水喷湿，502遇水后泛白。还可采用复分解法，即将需做水锈部分刷上一层硅酸钠水溶液，再用5％的稀盐酸在涂层表面刷一遍，盐酸遇硅酸钠后发生复分解反应生成白色盐类物质。银釉：可采用清漆中加银粉刷喷的方法，也可采用云母粉硅酸钠溶液刷涂，然后再涂稀盐酸，硅酸钠与稀盐酸发生分解反应产生一层带有云母光泽的盐类物质，反复做几次，“即可出现银釉的效果。还有一种方法是利用“银镜反应”制取出氧化银中的银，也可采用银箔中的银粉，然后用清漆调匀，喷刷在器物上，有些部分在未干时可吹上一点黄土，这种方法做出的银釉效果逼真。

瓷器修复泥的性能和泥的使用方式：
1、使用的泥为双组成分: AB型结合组成，白颜色；
2、当我们准备使用泥的时候打开包装盒AB组，取量为一比一，取出泥后应立即使用保护 膜将泥包装好，避免泥长期暴露在阳光下使泥被风吹干造成浪费现象；
3、 取出泥后用手捏，要完全捏均匀，微感泥产生反应，如果泥有粘手操作不便的情况下， 可以用手略粘少量的水分；
4、当泥完全固化后坚硬如石， 附着力强，开始打磨，泥的固化时间可能会因环境，天气因 素提前或延后固化的时间，要根据操作情况进行对泥的掌握；
5、涂泥时将调好的泥根据餐具破口大小取出适量的泥先将破口处进行底层涂抹，要完全涂 抹到位后，在进行堆制式的方式进行操作；
6、涂泥时不要涂的面积太大避免打磨时产生不必要的打磨功夫浪费，也不要涂的太厚(高) 这样也会增加打磨时间，要掌握在刚好的状态，同时可以将手沾适量水分将涂泥的地方进行修正使表面光滑，减少打磨的时间；

-/gbahagg/-

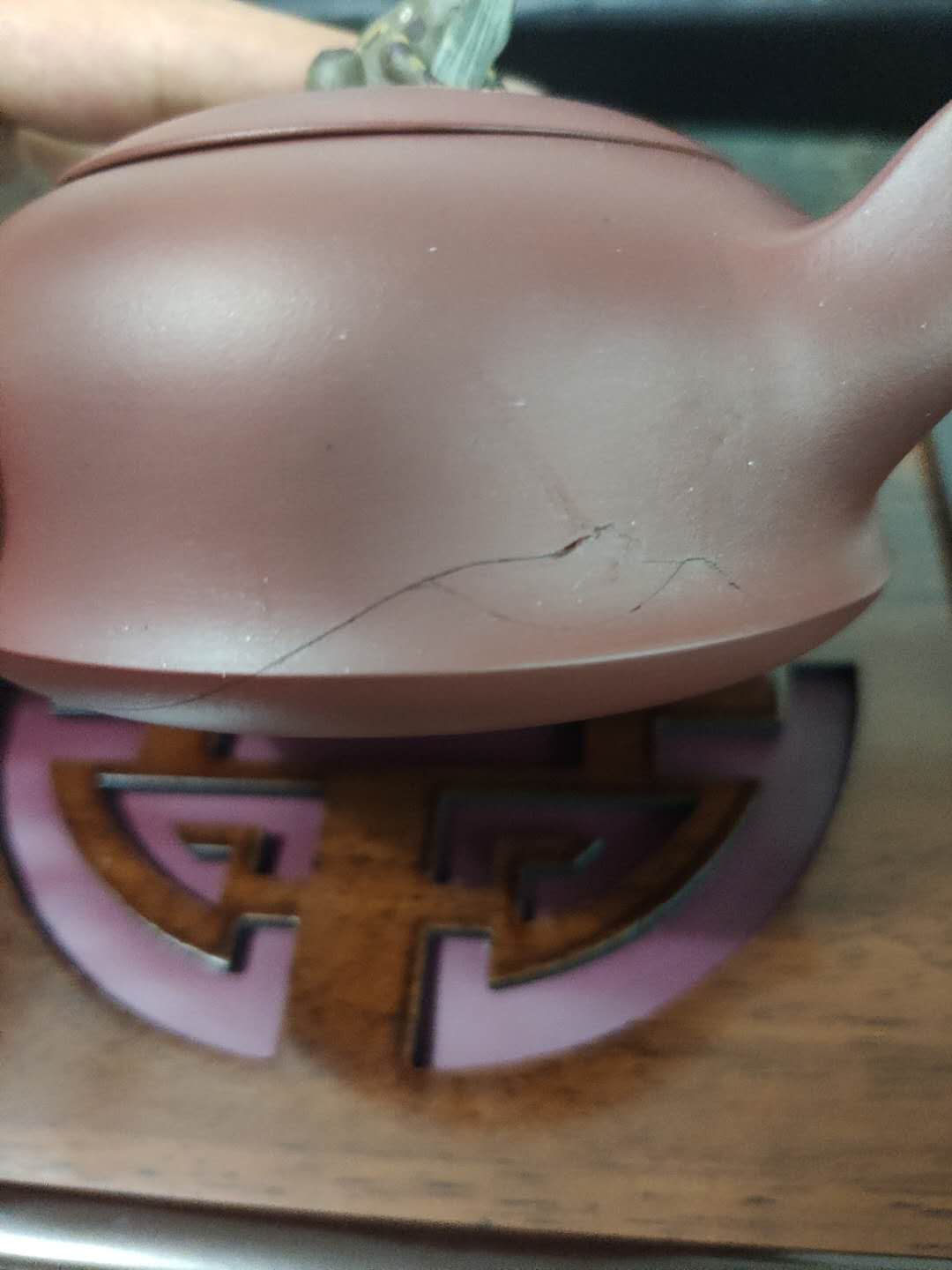

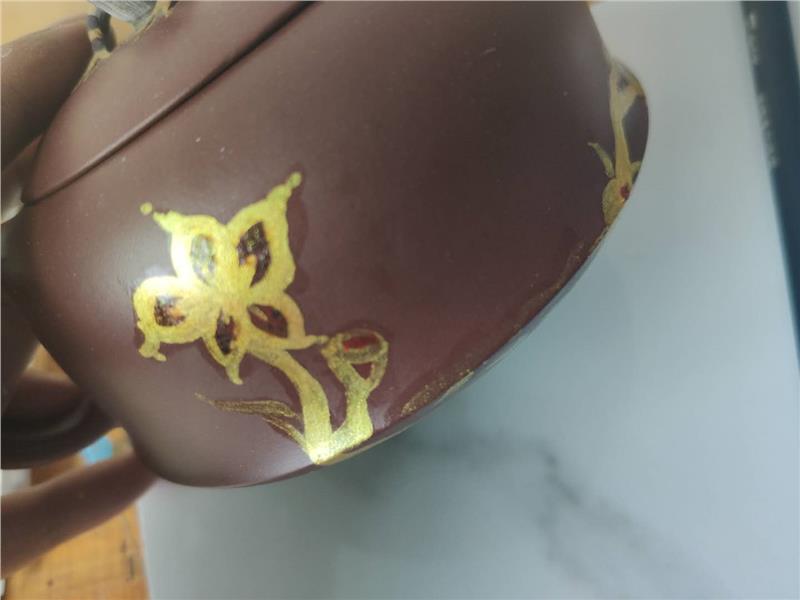

洁圣士以全新的修复技术，修复各种：古陶瓷、花瓶、餐具、工艺品、卫浴、颜色不一的金边、银边、花边，修复后基本无痕迹，修补成本低，不到换新成本的十分之一，成功挽回中*店大量闲置的破损餐具修复后再利用。
