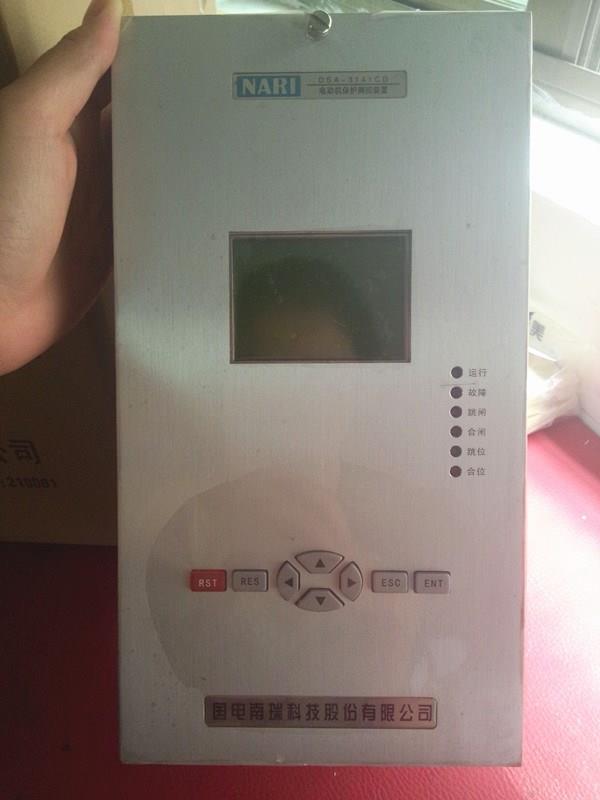

南京南瑞DSA3131C电容器保护测控装置

　　国电南瑞DSA3131C电容器保护测控装置

　　DSA系列变电站保护监控一体化系统是南瑞集团针对中低压变电站，集中了保护与监控的技术力量，基于成熟的经验和技术，利用**的原理和技术，而推出的一套技术性较强较适合中低压变电站建设与改造的变电站综合自动化系统。该系统在硬件设计、软件设计、用户接口接线、变电站信息共享、通讯接口等方面均作了一些优化处理，由于优化配置，提高了性能价格比，因此对小型农村变及开闭所在技术经济综合指标方面也具有较强的竞争力。

　　DSA系列变电站保护监控一体化系统采用分层分布式结构设计，支持三种不同的配置方案：集中配置、分散配置、局部分散配置。其系统功能可满足不同电压等级变电站的要求。

　　DSA系列变电站保护监控一体化系统充分利用网络通信功能，合理分配信息，减少硬件冗余，简化二次回路，整个系统分为三个层次：间隔层，完成对现场一次设备采集及控制；通信层，完成对整个变电站的智能设备的互联；当地管理层，完成对整个变电站的信息分类、管理、存储。

　　在DSA系列变电站保护监控一体化系统中，采用分布式模块化结构，使得系统配置灵活，扩展方便；严格考虑电磁兼容性问题及抗干扰措施，增强系统的**性；**的CAN匹配网络系统的应用，**了分布式多CPU系统在数据传输时的实时性；具有双机冗余配置的通讯单元，设有多个标准接口，通信规约可在线配置，实现和多个智能设备的连接；完善的综合自动化监控系统使调度端可对变电站进行远方监控、对微机保护装置进行修改定值、投入或闭锁局部保护功能、信号复归等操作实现电压无功控制，满足变电站管理要求，适用于无人值班变电站。保护测控单元直接配置到每一个配电间隔，节约了大量的信号线与控制线，减轻了CT的负担，减少了设计、安装和调试的工作量，缩短了投运周期。

　　国电南瑞DSA3119C线路保护测控装置

　　一、参数

　　交流电压： 100V、57.7V

　　交流电流： **、1A z

　　频 率： 50HZ z

　　直流电源： 220V、110V，允许偏差＋15％，－20％ z

　　直流电压： ＋5V、±12V

　　功率消耗

　　交流电流回路： 额定电流**时，每相不大于1.0VA 额定电流1A时，每相不大于0.5VA

　　交流电压回路： 额定电压时，每相不大于0.5VA

　　直流电源回路： 正常工作，每个保护单元不大于20W 保护动作，每个保护单元不大于30W

　　直流工作电压

　　+5V，允许偏差 ±0.15V

　　±12V，允许偏差 ±0.2V

　　装置突然上电、掉电，电源缓慢上升或下降，装置均不误动作或误发信号

　　载能力

　　交流电流回路： 2倍额定电流 连续工作 10倍额定电流 允许工作10s 40倍额定电流 允许工作1s

　　交流电压回路： 1.4倍额定电压 连续工作

　　直流电源回路： 80%－110%额定电压 连续工作

　　2.5 测量元件精度

　　刻度误差： 不大于±2%

　　温度误差： 在工作环境温度范围内不大于±3%

　　综合误差： 不大于±5%

　　许环境温度

　　正常工作温度： -10℃－55℃

　　极限工作温度： -25℃－60℃

　　运输和贮存温度： -40℃－70℃

　　国电南瑞DSA3119C线路保护测控装置

　　二、装置特点：

　　装置为大规模可编程逻辑电路和intel 80296为主CPU实现的保护测控一体化系统，适用于35kv及以下系统变电站，发电厂电气综合自动化系统。

　　1) 硬件结构单元化、全密封、单元内各模件独立金属腔体、自检和冗余措施完 善，抗干扰性能好；

　　2) 软件面向控制对象开放式设计，实现模块化，可查询CPU状态及保护中间过 程；

　　3) 人机接口由宽温大屏幕液晶显示器和按键组成，信息显示汉化；

　　4) 详尽的大容量的事件记录功能，便于分析事故及观察运行工况；

　　5) 保护动作信息及预告信息可由单元转化为遥信上送，提高动作及返回信息实 时性；

　　6) 交流量开关量录波功能、录波波形就地显示及后台软件分析相结合；

　　7) 通讯采用CAN网通讯，多ID号2.0B协议，也可采用485方式通讯,IEC103 规约，通讯方式灵活； 8) 14位AD宽幅模数转换，24点/周波采样，提高了保护精度、灵敏度；

　　9) 保护定值多区域相对独立的E2PROM/DSRAM中存放，自动互相校验，自行修复， *避免运行中定值缺损或丢失； 10) 小接地选线单元内部独立配置，亦可通过网络通讯集中选线或试跳。
