泸州电子元件失效分析机构

优尔鸿信，多年从事PCB板及电子零组件检测与失效分析服务，实验室工程师熟悉PCB板SMT和DHP工艺流程，结合超声波C-SAM、3DX-RAY、离子束切割、FIB、扫描电镜等设备，可开展PCB板、电子元器件、PCBA的一系列质量检测与失效分析。
FIB测试的主要应用
微纳加工：
通过高能离子束对材料进行切割、刻蚀、沉积等操作，适用于制备微纳结构、修复集成电路缺陷等。
例如，在半导体行业中，FIB可用于修复光刻掩模或修改电路。
样品制备：
FIB常用于制备透射电子显微镜（TEM）样品，通过离子束切割获得**薄样品（通常小于100纳米）。
也可用于制备扫描电子显微镜（SEM）或原子力显微镜（AFM）的样品。
材料分析：
FIB结合能谱仪（EDS）或电子背散射衍射（EBSD）等技术，可对材料进行成分分析和晶体结构表征。
例如，分析金属、陶瓷或半导体材料的微观结构和成分分布。
三维重构：
通过逐层切割和成像，FIB可实现对材料的三维微观结构重建，用于研究材料的内部缺陷、孔隙分布等。
故障分析：
在半导体和电子器件领域，FIB可用于定位和分析电路中的故障点，例如短路、断路或层间连接问题。

FIB（Focused Ion Beam，聚焦离子束）技术在微电子领域中有着广泛的应用，尤其是在PCB板的检测与失效分析方面。FIB设备能够实现纳米级别的加工与成像，为研究者提供了强大的工具来探索材料的微观结构和性能。
FIB的基本原理
FIB技术利用高能离子束对样品表面进行轰击，通过控制离子束的能量和流强可以实现材料的去除（刻蚀）、沉积、改性和成像等操作。通常使用的离子是离子（Ga+），因为离子源具有较高的亮度和较长的工作寿命。FIB系统通常配备有SEM（扫描电子显微镜），可以在同一台设备上同时实现离子束加工和电子束成像，提供高度的空间定位能力。
FIB的主要功能
成像：FIB可以像电子束一样在样品表面进行逐行扫描，通过收集二次电子或二次离子信号，生成高分辨率的表面形貌图像。与SEM相比，FIB成像具有的深度穿透能力和较高的衬度，特别适合多晶材料的晶粒取向和晶界分布分析
材料分析：FIB可以与EDX（能量色散X射线光谱）、EBSD（电子背散射衍射）等分析手段结合，对材料的化学成分和晶体结构进行详细分析。
电路修复与修改：在半导体工业中，FIB常用于对芯片内部的电路进行微调或修复，例如切断或连接特定的导线。
断面制备：FIB可以地切割出样品的横截面，以便观察内部结构，这对于PCB板的失效分析尤为重要。
失效分析：当PCB板出现故障时，可以通过FIB技术地切除故障区域，然后使用SEM或其他分析技术对故障部位进行详细的微观结构分析，以确定失效的原因。比如，检查是否存在焊接不良、材料缺陷、腐蚀等问题。
FIB作为一种高精度的加工和分析工具，在PCB板的检测和失效分析中发挥着的作用。随着技术的不断进步，FIB的应用范围还将进一步扩大，为电子制造业带来更多的可能性。

切片分析是PCB、 PCBA制程和电子元器件及金属材料及零部件失效分析重要的分析方式之一，通常于抽样做产品质量检验，或产品发生异常不良后，针对问题位置透过电子显微镜量测做取样分析，找出异常原因。
切片技术主要是一种用于检查电子组件、电路板或机构件内部状况、焊接状况的分析手段。通常采用研磨的方法，使内部结构或缺陷暴露出来。
随着科技水平的发展和工艺的进歩，电子产品越来越微型化、复杂化和系统化，而其功能却越来越强大，集成度越来越高，体积越来越小。切片分析是借助切片分析技术和高倍率显微镜确认电子元器件的失效现象，分析工艺、原材料缺陷。通过显微剖切技术制得的微切片可用于电子元器件结构剖析、检查电子元器件表面及内部缺陷检查。
常用的切片方法有三种：
（1）机械切割，用于将设备劈开或抛光到所需位置，整个模具/封装均可检查；
（2）离子切割，抛光干净，对设备施加力，可以观察到微观结构；（3）双光束FIB切割，可以采取较小的区域，然后使用设置好的SEM进行观察。

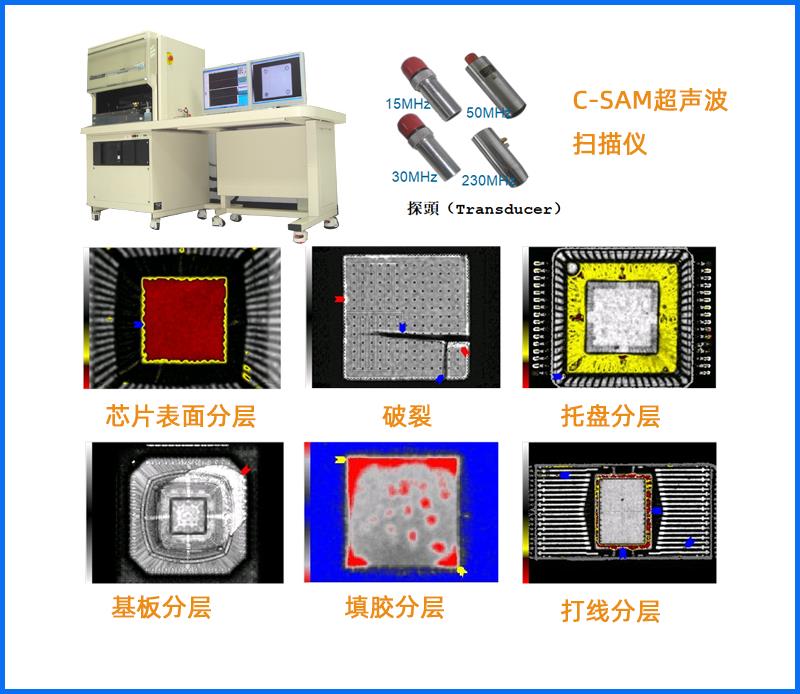

C-SAM超声波扫描是一种非破坏性检测技术，主要利用声学扫描原理来检测样品内部的结构和缺陷。扫描声学显微镜，是一种超声波显微镜，用于观察和分析材料内部的微观结构。
C-SAM的工作原理是，通过**超声波传递到样品内部，当声波遇到与周围材质不同的物质时，会发生反射、散射、吸收、阻挡等现象。返回的声波（回声）被接收并处理，用于生成内部结构的图像。
C-SAM超声波检测利用超声波在介质中的传播特性，通过检测反射波来识别多层PCB中的焊接质量及通过孔焊接情况。常用于多层PCB板的检测，能够发现焊点内部的空洞、裂纹等缺陷。
C-SAM利用超声波在材料内部的反射特性，实现对PCB内部结构的非接触、非破坏性检测。在检测过程中，PCB板*拆解，即可全面扫描其内部情况，避免了因检测而损坏产品的风险，确保了产品的完整性和可重复检测性。
C-SAM技术具有高的空间分辨率，通常能够达到微米甚至亚微米级别。能够清晰地显示PCB内部的微小结构和缺陷，如分层、裂纹、空洞等。C-SAM还支持多层扫描功能，能够聚焦到PCB内部的特定层次，实现对不同深度的结构进行逐一分析。
C-SAM超声波检测用途：
1. 缺陷检测
分层检测：C-SAM能够检测PCB内部的分层现象，这是PCB生产中常见的质量问题。通过超声波在材料界面处的反射和透射差异，C-SAM可以清晰地显示分层的位置和范围；
同样利用超声波的反射特性，C-SAM能够识别PCB中的微小裂纹和空洞。可以在生产早期发现并解决这些问题。
2. 多层结构分析
多层PCB检测：在多层PCB中，层间互连的可靠性至关重要。C-SAM可以检测层间互连的完整性和质量，如过孔、盲孔和埋孔等，确保它们没有断裂、错位或接触不良等问题。
3. 失效分析
失效原因分析：当PCB在使用过程中出现故障时，C-SAM可以用于失效原因分析。通过检测失效部位的微观结构和缺陷情况，可以找出导致故障的根本原因，为后续的改进和修复提供依据。
C-SAM技术不仅局限于PCB质量检测，还广泛应用于半导体、汽车电子、等多个领域。在半导体制造中，C-SAM能够检测晶圆分层、锡球裂纹等缺陷；在汽车电子领域，则能确保ECU等关键部件的可靠性和稳定性。
优尔鸿信检测
以客户为中心，为客户提供全面的PCB板检测服务。
实力：隶属于世界**企业；
正规：于2003年获得CNAS初次认可，2018年获得CMA资质；
精益求精：验室采用全进口设备，确保数据准确性；
快速：3工作日完成报告，打破业内规则；
经验丰富：长期从事电子产品及零部件检测服务。
PCB板表面绝缘阻抗测试是一种用于评估PCB板表面绝缘性能的检测方法。在PCB的制造和组装过程中，由于绝缘层的质量对于防止电气故障具有至关重要的作用，因此它被广泛应用于电子制造、通信和电源电子设备等多个领域。
