湖州雷达液位计厂家

一、基本参数：


型号：HSBLDYWJ系列
频率：26GHz
应用：存储容器或过程容器，过程条件复杂
测量范围：70m
精度：±3mm
过程温度：（-60…400）℃
过程压力：（-1…40）bar
输出信号：（4…20）mA/HART
电源： ||两线制 DC24V    ||||四线制 DC24V/AC220V



二、选型指南:


HSBLDYWJ [26G]液体喇叭式物位计
许可证
XX 标准型
CX 本安防爆Exia IIC T6
DX 本安防爆+隔爆Exd [ia]ia IIC T6
天线型式/ 材料
C   喇叭口天线ø48mm / 不锈钢 316L
D   喇叭口天线ø78mm / 不锈钢316L
E   喇叭口天线ø98mm / 不锈钢 316L
N   喇叭口天线ø98mm加长/不锈钢316L
L   抛物线天线 ø195mm / 不锈钢 316L
K   抛物线天线ø245mm / 不锈钢 316L
T   定制
过程连接
GD 螺纹G1½A
ND 螺纹1½NPT
FC 法兰DN50
FD 法兰DN80
FE 法兰DN100
AE 法兰2" 150Ib RF
AI 法兰3" 150Ib RF
AK 法兰4" 150Ib RF
TT 定制
过程密封/ 过程温度/ 过程压力
2   FKM（Viton） / -40…130°C / -1…40bar
3   Kalrez 6375 / -20…130°C / -1…40bar
4   FKM（Viton）+ 散热片 / -40…250°C / -1…3bar
5   Kalrez 6375 + 散热片 / -20…250°C / -1…3bar
T   定制 / 高温度1000℃ /高压力 400bar
电子部件
H   两线制 4...20mA/HART；24 VDC
B   四线制 4...20mA/HART；220 VAC
I   四线制 4...20mA/HART；24 VDC
W   无线远传；GPRS；无线CMesh组网
T   定制
外壳/防护等级
A   铝 / IP67
W   不锈钢 316L / IP67
电缆/ Gland防水接头/连接电缆
M   M20x1.5 /带/不带
N   ½NPT/不带/不带
显示调试单元
X   不带
A   带


一、基本参数：


型号：HSBLDYWJ  系列
频率：26GHz
应用：块状、颗粒状、粉末固体测量
测量范围：70m
精度：±3mm
过程温度：（-60…400℃）
过程压力：（-1…16）bar
输出信号：（4…20）mA/HART
电源： ||两线制 DC24V ||||四线制 DC24V/AC220V

二、选型指南：


HSBLDYWJ [26G]固体料位计测量物位计
许可证
XX 标准型
CX 本安防爆Exia IIC T6
DX 本安防爆+隔爆Exd [ia]ia IIC T6
天线型式/材料
B   喇叭口天线ø40mm / 不锈钢 316L
C   喇叭口天线ø48mm / 不锈钢 316L
D   喇叭口天线ø78mm / 不锈钢316L
E   喇叭口天线ø98mm / 不锈钢 316L
F   喇叭口天线ø98mm加长/ 不锈钢316L
G   喇叭口天线ø123mm加长/ 不锈钢316L
L   抛物面天线 ø195mm / 不锈钢 316L
K   抛物面天线ø245mm / 不锈钢 316L
N   喇叭口天线ø98mm / 不锈钢 316L+防尘罩
R   喇叭口天线ø98mm加长/ 不锈钢316L+防尘罩
M   喇叭口天线ø123mm加长/ 不锈钢316L+防尘罩
T   定制
过程连接
GD 螺纹G1½A
ND 螺纹1½NPT
FC 法兰DN50
FD 法兰DN80
FE 法兰DN100
FR 法兰DN150
FK 法兰DN200
FL 法兰DN250
AE 法兰2" 150Ib RF
AI 法兰3" 150Ib RF
AK 法兰4" 150Ib RF
AM 法兰6" 150Ib RF
1F 万向节带法兰2" 150Ib
1G 万向节带法兰 3" 150Ib
1H 万向节带法兰 4" 150Ib
1C 万向节带法兰 DN50
1D 万向节带法兰 DN80
1E 万向节带法兰 DN100
1R 万向节带法兰 DN150
1K 万向节带法兰 DN200
1L 万向节带法兰 DN250
TT 定制
过程密封/ 过程温度/ 过程压力
2   FKM(Viton) / -40…130°C / -1…40bar
3   Kalrez 6375 / -20…130°C / -1…40bar
4   FKM(Viton) + 散热片/ -40…250°C(不含高温水蒸气) / -1…3bar
F   Kalrez 6375 + 散热片/ -20…250°C / -1…3bar
H   石墨和陶瓷/ -200…400°C /
T   定制/ 高温度1000℃ / 大压力400bar
电子部件
H   两线制 4...20mA/HART；24 VDC
B   四线制 4...20mA/HART；220 VAC
I   四线制 4...20mA/HART；24 VDC
W   无线远传；GPRS；无线CMesh组网
T   定制
外壳/防护等级
A   铝 / IP67
W   不锈钢 316L / IP67
电缆/ Gland防水接头/连接电缆
M   M20x1.5 /带/不带
N   ½NPT/不带/不带
显示调试单元
X   不带
A   带
附件设备
X   不带
K   空气吹扫
V   空气吹扫，带回止阀

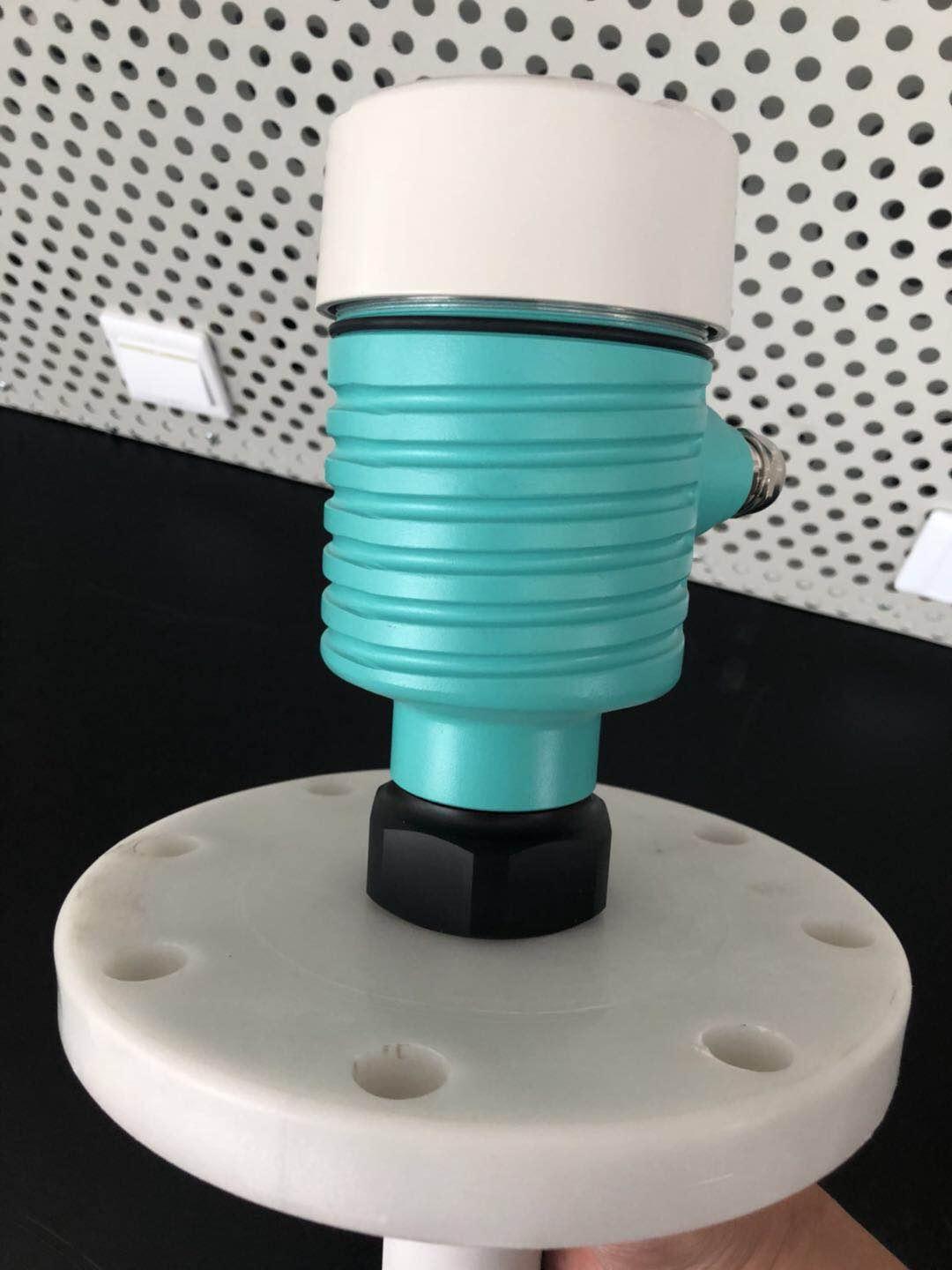

1、HSBLDYWJ-26G智能物位计产品概述:
   HSBLDYWJ-26G智能物位计是的式物位测量仪表，测量大距离可达20米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体。
2、HSBLDYWJ-26G智能物位计技术参数:
    应    用：各种强腐蚀性液体
    测量范围：20 米
    过程连接：螺纹、法兰
    介质温度：-40～120℃
    过程压力：-0.1~0.3MPa
    精    度：±5mm
    频率范围：26GHz
    防爆等级：Exib ⅡC T6 Gb
    防护等级：IP67
    信号输出：4—20mA/HART（两线/四线）
              RS485/Modbus
3、HSBLDYWJ-26G高频物位计工作原理:
    物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回这一来回所用的时间几乎是瞬间的）
4、HSBLDYWJ-26G智能物位计产品特点:
    物位计采用了高达26GHz的发射频率，因而具有：
    ▲非接触，无磨损，无污染
    ▲天线尺寸小，便于安装
    ▲波长更短，对在倾斜的固体表面有更好的反射
    ▲测量盲区更小，对于小罐测量也会取得良好的效果
    ▲波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
    ▲几乎不受腐蚀、泡沫影响
    ▲几乎不受大气中水蒸气、温度和压力变化影响
    ▲严重粉尘环境不会影响电磁波工作
    ▲高信噪比，即使在波动的情况下也能获得更优的性能
    ▲26GHz频率，是测量固体和低介电常数介质的佳选择

  HSBLDYWJ导波雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
    导波雷达液位计技术参数:
    应    用：液体
    测量范围：6米
    过程连接：螺纹、法兰
    过程温度：-40-250℃
    过程压力：-0.1~2MPa
    精    度：±3mm
    频率范围: 100MHZ-1.8GHZ
    防爆等级：Exib IIC T6 Gb
    防护等级：IP67
    信号输出：4—20mA/HART（两线）
    导波雷达液位计特点说明：
    特点：
    1.可以测量介电常数大于等于1.4的任何介质。
    2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
    3.杆式量程可以达到6米。
    4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
    5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以**良好的准确测量精度。
    测量原理
    产品是基于时间行程原理的测量仪表，波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收，并将距离信号转化为物位信号。
    输入
    反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比： D=C×T/2 其中 C 为光速
     因空罐的距离 E 已知，则物位 L 为： L=E-D
    输出
    通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
    测量范围：
    F---- 测量范围
    E---- 空罐距离
    B---- 顶部盲区
    K---- 探头到罐壁的距离
    顶部盲区是指物料高料面与测量参考点之间的小距离。
    底部盲区是指缆绳底部附近无法测量的一段距离。
    顶部盲区和底部盲区之间是有效测量距离。
    安装位置：
    1.尽量远离出料口和进料口。
    2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
    3.建议安装在料仓直径的1/4处。
    4.缆式探头或杆式探头离罐壁距离不小于30厘米。
    5.探头底部距罐底大约30mm。
    6.探头距罐内障碍物距离不小于200mm。
    7.如果容器底部是锥型的，传感器可以安装
    8.罐顶，这样可以一直测量到罐底。
    导波雷达液位计安装图：
    图一（安装指南）

图二（导波管）
