乌鲁木齐回收基恩士三坐标 上门回收

仪器简介
三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量机或三坐标量床。三坐标测量仪又可定义“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出工件的各点（x，y，z）及各项功能测量的仪器”。三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等 [1]  。
机型介绍
结构型式：三轴花岗岩、四面全环抱的德式活动桥式结构
传动方式：直流伺服系统 + 预载荷高精度空气轴承
长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1μm

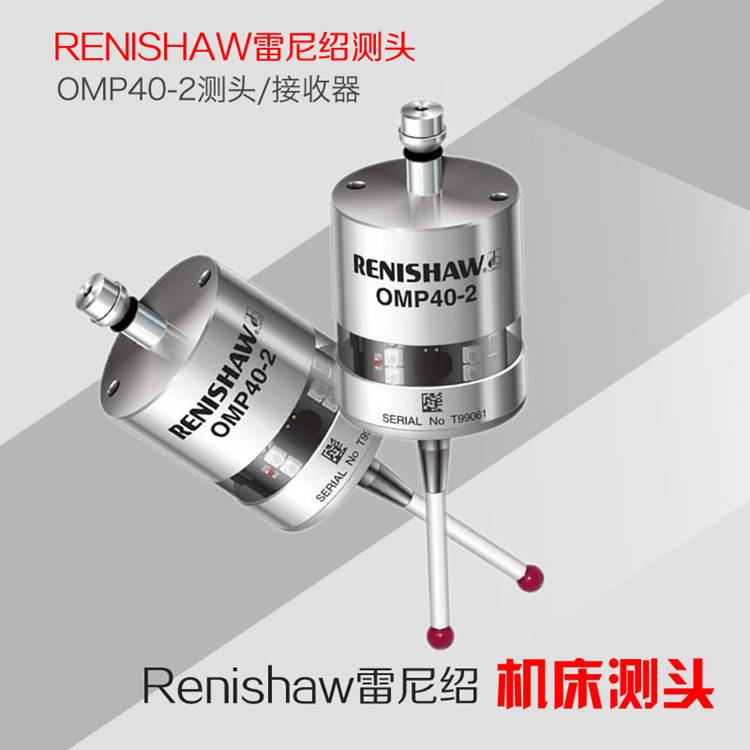

测头系统：雷尼绍控制器、雷尼绍测头、雷尼绍测针
机 台：高精度（00级）花岗岩平台
使用环境：温度(20±2)℃，湿度40%-70% ，温度梯度1℃/m，温度变化 1℃/h
空气压力：0.4 MPa - 0.6 Mpa
空气流量：25 L/min
长度精度MPEe： ≤2.1+L/350 (μm)
探测球精度MPEp： ≤2.1μm

功能原理
简单地说，三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。显然这是简单、原始的测量机。有了这种测量机后，在测量容积里一点的坐标值都可通过读数装置和数显装置显示出来。测量机的采点发讯装置是测头，在沿X，Y，Z三个轴的方向装有光栅尺和读数头。其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理。

闭线扫描(Closed Linear Scan)
闭线扫描方式允许扫描内表面或外表面，它只需“起点”和“方向点”两个值(PC DMIS程序将起点也作为终点)。
(1)数据输入操作
双击边界点“1”，在编辑对话框中输入位置；双击方向点“D”，输入坐标值；选择扫描类型(“线性”或“变量”)，输入步长，定义触测类型(“矢量”、“表面”或“边缘”)；双击“初始矢量”，输入*“1”点的矢量，检查截面矢量；键入其它选项后，点击“创建”。
也可使用坐标测量机操作盘触测被测工件表面的测点，然后触测方向点，PC DMIS程序将把测量值自动放入对话框，并自动计算初始矢量。选择扫描控制方式、测点类型及其它选项后，点击“创建”。
(2)有CAD模型的闭线扫描
如被测工件有CAD模型，测量前确认“闭线扫描”；先点击表面起始点，在CAD模型上生成符号“1”(点击时表面和边界点被加亮，以便选择正确的表面)；然后点击扫描方向点；PC DMIS将在对话框中给出所选位置点相应的坐标及矢量；选择扫描控制方式、步长及其它选项后，点击“创建”。

性能特点
1、 X向横梁：采用精密斜梁技术。
2、Y向导轨：采用特的直接加工在工作台上的整体下燕尾槽定位结构。
3、导轨方式：采用自洁式预载荷高精度空气轴承组成的四面环抱式静压气浮导轨。
4、驱动系统：采用本产高性能DC直流伺服电机、柔性同步齿形带传动装置，各轴均有限位和电子控制，传动较快捷、运动性能较佳。
5、Z向主轴：可调节的气动平衡装置，提高了Z轴的定位精度。
6、控制系统：采用进口的双计算机三座标控制系统。
7、机器系统：采用计算机3D误差修正技术（CAA），保证系统的长期的稳定性和高精度。
8、测量软件：采用功能强大的3D-DMIS测量软件包，具有完善的测量功能和联机功能。

合肥军诚物资回收有限公司是一家实力雄厚、规模较大，以销售和回收于一体的综合企业业务范围：一.工厂闲置淘汰电子生产、成型、测试设备回收 二.工厂成批闲置自动化设备、生产线回收 三.库存二手测量仪器设备，二手闲置投影测量仪回收，环保测试仪回收，二手、三次元影像测量仪回收 四.工厂成批闲置淘汰SMT周边设备回收
