济南铸铁闸门

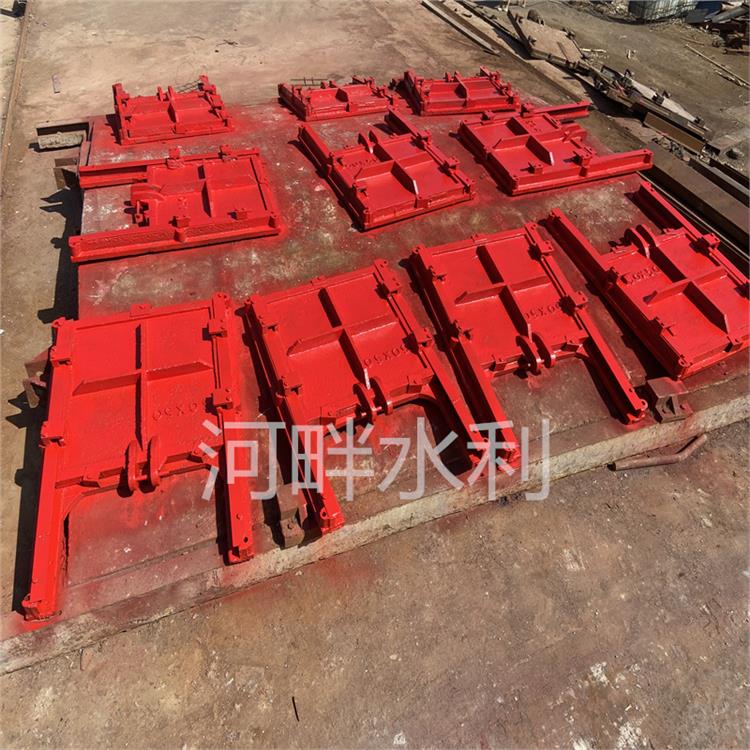

铸铁闸门一般来说都是定制类产品比较多，因为水利工程现场实施不同。但是无论怎么变，铸铁闸门的主要部件是少不了，主要由闸框和闸板两大部分组成。直升式平面滑动主要由闸框、闸板、吊座及紧闭斜铁等零部件组成，而闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。
铸铁闸门结构
　　为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。
　　闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。
　　闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。
如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。 如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。
如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。
广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

铸铁闸门按构造方式分为：PGZ整体式和组合式两种。闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以保证中水效果，完成良好的止水目的。每米长度的渗水量不超越0.03升/秒。 与启闭机直联配合，常用于给水、排水工程中水堰水池的水位调节和流量控制。具有结构简单、止水性好、调节范围广、维护管理方便等特点。
门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。 2）门体为整体铸造的方形或圆形平板，并在迎水面自带字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。 3）导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。 4）锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。 5）密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。

单向铸铁闸门系列主要适用与正向受压止水，根据用户需要可制做反向止水闸门。
单向铸铁闸门在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。
根据用户要求，单向铸铁闸门可采用镶铜或镶不锈钢止水。单向铸铁闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用户要求，可制造高水头闸门。
单向铸铁闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0.3mm以下，方可进行二期浇注。
单向铸铁闸门在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。

铸铁闸门的安装方法
A:成都铸铁闸门安装前准备——要先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝，是否在运输装卸中引起松动，它们的接茬处是否错牙，要调整成一个平面，然后上紧螺栓。
B:成都铸铁闸门安装时注意事项——将闸门整体竖入闸槽，在两边立框的下面垫上调整垫块(严禁垫下横梁)，两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，支好盒子进行一期浇注，注意混凝土不能埋上闸框，使闸框底平面贴在水泥墙上，当混凝土凝固后，再对闸框进行调整，拧紧地脚螺栓，对闸门进行调整时，在闸门背面的闸板和闸框的封水处，用塞尺对四周进行间隙测量，如有大于0.3mm的地方，在该处闸框与混凝土墙间强塞铁片，间隙，然后调整至四周间隙0.3mm以下，再进行二期浇注，混凝土将闸框埋入二分之一处为宜。
C:成都铸铁闸门浇注混凝土时——流进启闭机闸板、闸框、斜铁、档板间的灰浆应，以防止灰浆凝固后影响闸门启闭。
D:成都铸铁闸门加固物——启闭机闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下横框上安装了4-6个勾板压铁，立框的档板上增加了顶丝，注意在间隙调整后，将勾板压铁和顶丝拆除，以便闸门启闭。
弧形铸铁闸门工作时状态：转动启闭机摇把(电动启闭机，只需揿动控制箱电源开关按钮)使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。
门体向上全部打开时，水则疏通;反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。
