供应悬轨式刻纹机 大型全自动双幅刻纹机

山东济宁大型马路刻纹机厂家 安徽阜阳路面悬轨式刻纹机价格 江苏靖江导轨式刻纹机价格 桁架刻纹机 双幅刻纹机 单幅刻纹机 四幅刻纹机 桁架刻纹机

 全自动桁架双副刻纹机参数：

型号：TY-1.2M

电机功率：11KW*2（根据桁架长度电机变大）

电压：380V（可配发电机40-50千瓦）

行走电机：0.75KW*2（铜芯电机）

全自动刻纹片行走电机：0.55KW

刀片间距：2.8-3cm

刻纹深3-5mm（可调）

夹板间距：15公分（可根据客户要求定做）

刀片数量：18*2（可根据客户要求定做）

刀片直径：150mm

刀片厚度：3.2mm

刀片使用寿命：1-1.5万坪左右

工作效率：2-3千平方/8小时

刻纹宽度：1.2米（可根据客户要求定做）

整机结构：三角铁钢架结构

备注：（半自动（全自动）桁架刻纹机需提前预定，因工期需要3-4天工作日，务必请提前选购，避免耽误您的工期。谢谢！）

一、悬轨式刻纹机用途说明：

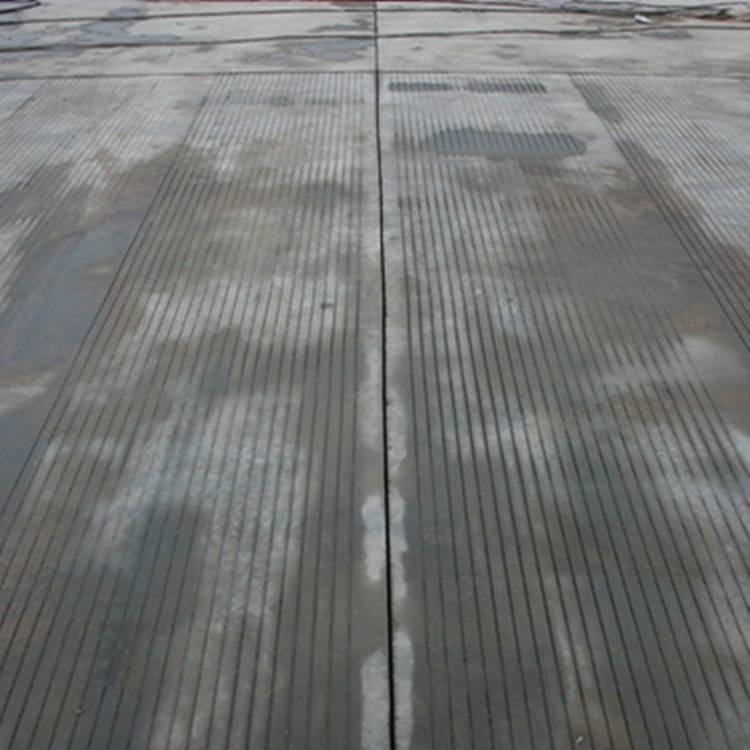

悬轨式路面刻纹机是一种用于新、旧混凝土路面刻制防滑纹的新型机械，当混凝土强度达到一定强度时，即可使用本机刻制防滑纹。

二、悬轨刻纹机介绍：

本机通过主动力源带动刀排高速旋转，利用两组刀排切割路面以达到刻纹的目的。刀排上可以配置不同数量和规格的刀片以达到不同用户的使用要求。不工作时通过抬刀杠杆使刀片脱离地面。本机轨道的直线度可调，刻纹的直线度可以得到保证，同时使用本机路面横向刻纹一次完成*调头操作，*另设托架。本机专门设计了仿形支撑轮刻纹深度基本不受路面平整度的影响，整齐美观。本机使用两组刀排同时工作，施工效率明显提高。使用本机，机械化操作，减少了人为因素的影响，保证刻纹质量。

三、结构及工作原理：

本机由桁架、工作小车、刻纹装置、牵引、行走、供水、电器控制等部分组成，如结构示意图所示。桁架上设有空间位置可以调整的导轨（18），调整螺栓（28）（29）可使左右导轨相互平行且与地面平行，工作小车（22）通过悬挂轮（9）悬挂在导轨上，保证刻纹的直线度、深度。

在工作小车上并排安装两套刻纹装置，每套刻纹装置上配置一组刻纹刀排（31），刀排两端分别装有刻纹深度仿形支撑轮（35），能精确地调整刻纹的深度，在平整度不理想的路面上，同样能制作出美观的防滑纹。工作小车通过钢丝绳（12），驱动轮组（1）、减速器（3）、变速带轮（4）、电机（5）等组成的牵引机构驱动，设有三档速度，适用于选用不同质量的刀片，在不同强度的混凝土上刻制不同深度的防滑纹。

机腿（17）装有万向行走轮，可使整机移动很方便。刀片冷却水可由增压泵供给，冷却效率高，减少刀片消耗，并可冲洗路面刻纹产生的灰浆。

六、注意事项：

1、保持减速机内油量，每使用一个月后，应全部更换一次；

2、经常检查冷却水管（7）的喷水孔，如有堵塞，及时卸下两端的螺栓进行清理。

3、经常检查刀片磨损情况，及时调整仿形支撑轮的高度，保证刻纹深度，调整时应两边同时进行，保证刻纹深浅均匀。

4、更换刀片时应成组更换，不得新旧混用。

5、经常调整油杯，使轴承内充满润滑脂。

6、发现刻纹深度小于限定的深度，应调整行走电机与减速机的皮带位置，改变小车行走速度。

7、导轨上及悬挂轮表面应保持清洁，不得涂抹油脂。

8、根据现场供电情况，刻纹电机可采用分步启动方式，即待一台运转平稳后再启动另一台电机运转，降低启动电流。
