宝山区演出舞台检测

舞台检测主要技术依据：
(1)《建筑结构检测技术标准》(GB/T50344-2004);
(2)《钢结构施工质量验收规范》(G205-2001);
(3)《钢结构设计规范》(G017-2017);
(4)《建筑结构荷载规范》(G009-2012);
检测内容：
1、舞台尺寸测绘：现场拟用手持式激光仪、钢卷尺、游标卡尺等对舞台总尺寸及构件总尺寸测量及复核。
2、舞损检测：现场对舞台钢结构构件截面，钢结构节点连接情况进行完损检测
3、舞台构件的承载力验算：在不考虑抗震及风荷载的情况下，采用某技术公司的钢结构计算软件，对舞台的背景墙建立力学计算模型，对钢桁进行承载力验算。

1. 舞台尺寸测绘

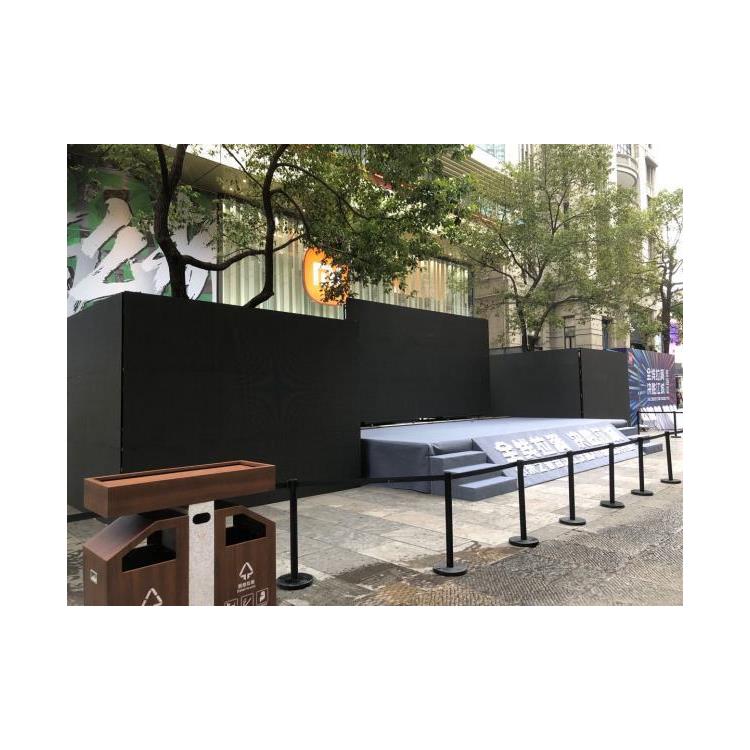

现场采用PD20手持式激光测距仪、钢卷尺、游标卡尺等对舞台总尺寸及构件尺寸进行测量及复核。结果表明，舞台钢结构的结构布置情况及总尺寸与提供的搭建方案图基本相符。
2 .舞损检测
为明确舞台钢结构构件及节点的完损状况，现场对舞台进行了损伤检测。经检测，舞台钢结构构件基本完好，未发现锈蚀现象，连接节点无明显松动，现场LED屏及投光灯与主体结构连接完好。
3.承载力验算
本次采用上海同磊土木工程技术有限公司的3D3S钢结构计算软件，对舞台背景墙建立合理的力学计算模型对其进行承载力验算(不考虑抗震;由于搭建在室内，不考虑风荷载)。演出平台是由若干个框架组合而成，故本次计算仅对其中一个框架进行承载力验算，本次采用中国建筑科学研究院研制的PKPM系列软件。圆钢管构件直径为40.0，方钢管截面尺寸为25×50，壁厚均为2.0，钢材强度等级均为Q235级。
验算结果表明：舞台背景及演出平台主要受力构件均满足承载力要求。

1.钢结构尺寸测绘
现场采用LeicaD2手持式激光测距仪、钢卷尺、游标卡尺等对舞台总尺寸及构件尺寸进行测量。具体尺寸详见附件一。
2.钢结构完损检测

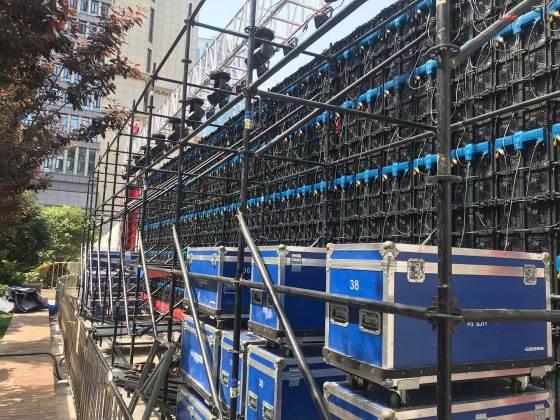

为明确舞台钢结构构件及节点的完损状况，现场对舞台进行了损伤检测。经检测，舞台钢结构构件基本完好，未发现锈蚀现象，连接节点无明显松动，现场LED屏与主体结构连接完好。
3.电气设施检测
现场对电气设施进行检测，未发现电线、损坏等情况，未发现漏电现象，电气设施基本完好。
4.承载力验算
对舞台背景墙建立合理的力学计算模型对其进行承载力验算（不考虑抗震），受检临时结构是由若干个桁架组合而成，故本次计算仅对其中一个桁架进行承载力验算。受力圆钢管构件，直径均为50mm，竖杆壁厚为3.5mm，横杆和斜杆壁厚为3.0mm。钢结构材料强度等级均为Q235 级。
验算结果表明：舞台主要受力构件均满足承载力要求。

舞台机械重要的指标是安全可靠，所有种类的舞台机械都必须保证在任何时候是安全可靠的。对舞台机械的可靠性设计，目前研究的很少。可靠性设计理论是建立在大量实验数据基础上的，不同的使用场合要求不同的可靠度，设备的可靠性是根据其重要程度、工作要求和维修难易等方面的因素综合考虑决定的。舞台机械的使用率不高，载荷率较低，对寿命设计有一定要求，而对可靠性设计则要求很高，因为一旦出现问题可能造成严重的安全事故或较大的经济损失。舞台机械必须有较高的可靠性，其失效概率应在0.1~1.0%之间。由于缺乏必要的实验数据和具体深入的研究，可靠性设计理论在舞台机械设计中尚无具体应用。研究表明，虽然只用安全系数不能完全反映可靠性水平，但在舞台机械零部件设计中将各参数作为随机变量处理，尚缺乏足够的数据。所以，将设计参数作为确定量，用强度安全系数或许用应力作为判别依据，通过选取适当的安全系数来近似控制其工作可靠性的要求，仍然是当前舞台机械设计的主导方法。由于计算结果与实际情况有一定偏差，故必须使计算允许的零部件的承载能力有必要的安全裕量，这是确定安全系数的基本出发点。通常，舞台机械还应提出设计寿命指标。以工作年限为单位的寿命指标对舞台机械并不适用，而以工作小时计的寿命较符合实际，8000~10000小时的工作寿命应当是舞台机械设计的基础数据。 舞台机械的安全性指标主要包括设备安全、人身安全和电器安全等三方面，而且，这三个因素相互关联、相互影响，有时是不可分割的。 设备安全是指：舞台机械设备在规定的工作条件下长期使用不产生意外事故的能力;在发生临时故障时能在降低后的技术参数下继续工作的能力;舞台机械设备对非正常工作状态的感知、显示和报警的能力。这种能力或性能通常是由机械设计本身和电气控制共同完成的;考虑在演出中尽快能排除舞台机械的临时故障的能力，使舞台机械的故障尽量能不影响演出的正常进行。
随着升降旋转舞台行情的发展,流动演出舞台被户外演出活动应用得越来越多，升降旋转舞台给我们带来了较新颖的感受和视觉效果，可以根据剧情的需求，来制作出的气氛及效果，也可以根据表演流派的需求，来改变舞台的形式，大程度的满足了演出需要，但是我们需要了解日常生活中升降旋转舞台的维护保养知识。
